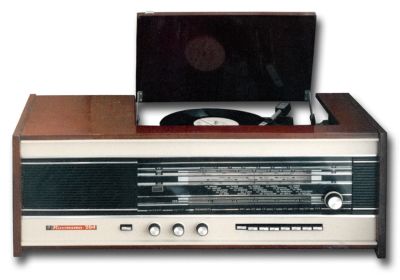

Ламповая радиола "Кантата-204"

 Всеволновая радиола второго класса "Кантата-204" выпускалась Муромским заводом РИП с 1976 года.

Ламповая радиола 2-го класса "Кантата-204" построена на базе ранее серийно выпускаемой модели “Кантата-203”. Модернизирован лишь внешний вид радиолы и введены некоторые изменения в принципиальную схему. В новой радиоле в 1,5 раза улучшена чувствительность, в 2,5 раза повышена эффективность АРУ. Есть разъём для записи программ радиовещательных станций на магнитофон. Благодаря использованию новых громкоговорителей улучшилось звучание.

Радиола предназначена для приема передач радиовещательных станций с амплитудной модуляцией в диапазонах длинных, средних и коротких волн, с частотной модуляцией в диапазоне ультракоротких волн, а также для воспроизведения грамзаписи.

В радиоле применено электропроигрывающее устройство типа III ЭПУ-38. Во встроенной акустической системе радиолы используются две головки громкоговорителей: 4ГД-35 и 1ГД-40. Номинальное электрическое сопротивление акустической системы 4 Ом.

В радиоле имеются .вспомогательные устройства: встроенная УКВ антенна; ступенчатая регулировка полосы пропускания в тракте AM (Широкая - Местный прием); плавная регулировка тембра верхних и нижних звуковых частот; оптический индикатор настройки. Имеются также гнезда для подключения внешней антенны УКВ диапазона; внешней антенны в заземления (для диапазонов ДВ, СВ и KB); магнитофона на запись и воспроизведение; дополнительного громкоговорителя.

Конструкция.

Корпус радиолы - деревянный, отделан шпоном ценных пород дерева с лакированной поверхностью. В верх ней части корпуса радиолы размещено электропроигрывающее устройство, закрываемое поднимающейся крышкой. На передней панели корпуса укреплена одна головка громкоговорителя (4ГД-35) и расположена шкала настройки, а также все основные органы управления радиолы. На одной из боковых стенок корпуса расположена вторая головка (1ГД-40).

Конструктивной основой радиоприемника радиол является металлическое штампованное шасси, на котором размещены функционально законченные блоки УКВ, КСДВ ПЧ, УНЧ, выполнены печатным монтажом, - и блок питания, выполненный объемным монтажом.

Фильтры ПЧ, помещенные в алюминиевые экран, выполнены в виде двух соосных каркасов. На каждом каркасе намотано по две контурные катушки, концы которых вместе с выводами контурных конденсатора распаяны в металлических штырьках. Верньерное устройство размещено на рефлекторе, укрепленном на шасси. Все гнезда для внешних подключений находятся на задней стороне радиолы.

Габаритные размеры радиолы - 275х750х330 мм. Масса 21 кг.

 Приемник имеет следующие каскады:

  1. Блок УКВ - на лампе 6Н3П.
  2. Преобразователь частоты - на лампе 6И1П.
  3. 1-й УПЧ - на лампе 6К4П.
  4. 2-й УПЧ - на лампе 6К4П.
  5. Детектор, АРУ - на лампе 6Х2П.
  6. Предварительный УНЧ - на лампе 6Н2П.
  7. Оконечный усилитель - на лампе 6П14П.
  8. Оптический указатель настройки - на лампе 6Е1П.

 Диапазон принимаемых частот:

  • Длинные волны - ДВ: 150,0 - 405,0 кГц (2000,0 - 740,7 м);
  • Средние волны - СВ: 525,0 - 1605,0 кГц (571,4 - 186,9 м);
  • Короткие волны - КВ1: 9,36 - 12,1 МГц (32,0 - 24,8 м);
  • Короткие волны - КВ2: 3.95 - 7,4 МГц (75,9 - 40,5 м);
  • УКВ: 65,8 - 73,0 МГц (3,96 - 4,11 м).

Основные технические данные:

Номинальная выходная мощность - 1,5 Вт.

Номинальный диапазон воспроизводимых частот в диапазонах: ДВ, СВ, КВ - 100 - 4 000 Гц, ДВ, СВ в режиме "Местный прием” - 100 - 6300 Гц, УКВ и в режиме воспроизведения грамзаписи - 100 - 10000 Гц.

Номинальное звуковое давление - 0,6 Па.

Реальная чувствительность при выходной мощности 50 мВт в диапазонах: ДВ - 103 мкВ, СВ - 90 мкВ, КВI и КВII - 85 мкВ, УКВ (Rвх=300 Ом) - 7,6 мкВ.

Селективность по соседнему каналу в диапазонах ДВ и СВ при расстройке на +-9 кГц - 34 дБ.

Селективность по зеркальному каналу в диапазонах: ДВ - 51 дБ, СВ - 50 дБ, KB I и KB II - 18 дБ, УКВ - 32 дБ.

Максимальный уровень входного сигнала не менее, в диапазонах: ДВ и СВ - 200 мВ, КВ и УКВ - 50 мВ.

Действие АРУ в диапазонах ДВ, СВ и КВ: изменение напряжения на входе - 34 дБ, на выходе - не более 10 дБ.

Уровень фона по электрическому напряжению не хуже: с антенного входа - -40 дб, по тракту воспроизведения грамзаписи - -40 дБ, со входа "Звукосниматель" - -46 дБ,

Максимальная выходная мощность - не менее 3 Вт.

Коэффициент гармоник всего тракта усиления по электрическому напряжению (не более) в диапазонах: ДВ, СВ и КВ при глубине модуляции 0,8 на частотах: 100 - 400 Гц - 7 %, свыше 400 Гц - 6%, УКВ при девиации частоты +-50 Гц на частотах: 100 - 400 - 4%, свыше 400 - 3%.

Диапазон регулирования тембра (не менее) на частотах: верхних - 14 дБ, нижних - 12 дБ.

Питание.

Приемник питается от сети переменного тока с напряжением 127 или 220 В с частотой 50 Гц. Потребляемая мощность не более 65 Вт при радиоприеме и не более 80 Вт.

Электрическая схема

Радиола выполнена по функционально-блочному принципу. В нее входят: блок УКВ, блок КСДВ ПЧ, блок УНЧ, блок питания, а также блок ЭПУ.

Блок УК.В (У1). В качестве блока УКВ применен унифицированный блок типа УКВ-ИП-2.

Блок КСДВ ПЧ (У2). В него входят высокочастотная часть и усилитель промежуточной частоты с детекторами AM и ЧМ сигналов. Высокочастотная часть выполнена на лампе Л1, триод ее используется в качестве гетеродина, а гептод - смесителя. Во входных цепях диапазонов ДВ, СВ и KB применены одиночные резонансные контуры, индуктивно связанные с антенной. Усилитель промежуточной частоты, совмещенный для AM и ЧМ тракта, выполнен на лампах Л2 и Л3. В тракте ЧМ сигнала гептодная часть лампы Л1 используется в качестве первого каскада УПЧ. Селективность по соседнему каналу в трактах AM и ЧМ сигнала обеспечивается двухконтурными полосовыми фильтрами с индуктивной связью (ФПЧ-I, ФПЧ-II, ФПЧ-III).

В тракте ПЧ AM применена ступенчатая регулировка ширины полосы пропускания в первом и втором каскадах, осуществляемая посредством переключения витков связи в фильтрах ФПЧ-I и ФПЧ-II при включении кнопок В1 или В7 (Полоса-Местный прием). В положении МП одновременно осуществляется и уменьшение усиления в первом каскаде УПЧ (Л2) за счет изменения режима питания лампы по экранной сетке (включается резистор R26), что обеспечивает лучшее соотношение сигнал/шум на выходе радиоприемника.

Для детектирования ЧМ и AM сигналов применена комбинированная схема на лампе Л4. По тракту ЧМ она выполняет функции дробного детектора, по тракту AM - анодного детектора. Детектированный ЧМ сигнал снимается с резистора R24, шунтированного конденсатором С37. Детектированный AM сигнал выделяется на нагрузочном резисторе R20, шунтированном конденсатором С36.

Схема АРУ в радиоле улучшена за счет введения .отдельного диода АРУ (Д1), включенного в анодную цепь лампы второго каскада УПЧ AM (Л3). Такая схема автоматической регулировки усиления, в отличается от примененной в модели “Кантата-203”, где в качестве диода АРУ использовался детектор AM сигнала, обладает большей эффективностью.

Блок УНЧ (У8). Усилитель низкой частоты содержит два предварительных каскада, выполненных на лампе Л1, и выходной каскад на лампе Л2. В анодной дели первого предварительного каскада находятся цепочки регулировки тембра. Резистор R2 служит для регулировки тембра на верхних звуковых частотах, резистор R3 - на нижних. Регулировка осуществляется с помощью частотозависимых делителей. Для уменьшения нелинейных искажений и получения необходимой частотной характеристики усилитель охвачен отрицательной обратной связью. Напряжение обратной связи снимается со вторичной обмотки выходного трансформатора Тр1 и через цепочку R13, С11 подается в цепь катода лампы Л1. Для снижения уровня фона в выходном трансформаторе Тр1 применена антифонная обмотка (2—3).

Блок питания (У 4). В него входят трансформатор питания Тр1, селеновый выпрямитель Д1 и цепи фильтра.

Разборка и сборка радиолы.

Для разборки радиолы необходимо: отвинтить два винта, крепящие заднюю стенку, и снять ее; отключить вилку электропроигрывающего устройства, головок громкоговорителей и антенны УКВ; отвинтить два винта, крепящие ЭПУ к корпусу, и выдвинуть ЭПУ с декой; снять ручки настройки; отвинтить четыре винта на нижней стенке корпуса, крепящие шасси радиолы, и извлечь шасси из корпуса. Сборка производится в обратном порядке. С 1977 г. в радиоле “Кантата-204” устанавливаете! электропроигрывающее устройство II класса типа II ЭПУ-76.



Литература:

  1. Принципиальная схема радиолы.
  2. Анисимов Ю.П. и др. Радиоприемники, радиолы, магнитолы, тюнеры. М.: "Связь", 1980. - С.092-102.
  3. Инструкция по эксплуатации.
