Ламповая радиола "Кантата-204"

Всеволновая радиола второго класса "Кантата-203" выпускалась Муромским заводом РИП с 1972 года

Альбом фотогалереи:

http://oldradio.su/main.php?g2_itemId=10177

Ламповая радиола 2-го класса "Кантата-203" предназначена для приема передач радиовещательных станций с амплитудной модуляцией в диапазонах длинных, средних и коротких волн, с частотной модуляцией в диапазоне ультракоротких волн, а также для воспроизведения грамзаписи.

В радиоле применено электропроигрывающее устройство типа III-ЭПУ-28. Во встроенной акустической системе радиолы используются две головки громкоговорителей. Номинальное электрическое сопротивление акустической системы 4 Ом.

В радиоле имеются вспомогательные устройства: встроенная УКВ антенна; плавная регулировка тембра верхних и нижних звуковых частот; оптический индикатор настройки. Имеются также гнезда для подключения внешней антенны УКВ диапазона; внешней антенны в заземления (для диапазонов ДВ, СВ и KB); магнитофона на запись и воспроизведение; дополнительного громкоговорителя.

Конструкция

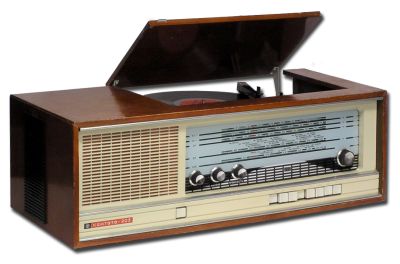

Корпус радиолы - деревянный, отделан шпоном ценных пород дерева с лакированной поверхностью. В верхней части корпуса радиолы размещено электропроигрывающее устройство, закрываемое поднимающейся крышкой. На передней панели корпуса укреплена одна головка громкоговорителя и расположена шкала настройки, а также все основные органы управления радиолы. На одной из боковых стенок корпуса расположена вторая головка.

Конструктивной основой радиоприемника радиолы является металлическое штампованное шасси, на котором размещены функционально законченные блоки УКВ, КСДВ ПЧ, УНЧ, выполнены печатным монтажом, - и блок питания, выполненный объемным монтажом.

Фильтры ПЧ, помещенные в алюминиевые экран, выполнены в виде двух соосных каркасов. На каждом каркасе намотано по две контурные катушки, концы которых вместе с выводами контурных конденсатора распаяны в металлических штырьках. Верньерное устройство размещено на рефлекторе, укрепленном на шасси. Все гнезда для внешних подключений находятся на задней стороне радиолы.

Габаритные размеры радиолы - 660х315х245 мм, масса 19 кг. (в упаковке - 23 кг.)

Приемник имеет следующие каскады:

  1. Блок УКВ - на лампе 6Н3П.
  2. Преобразователь частоты - на лампе 6И1П.
  3. 1-й УПЧ - на лампе 6К4П.
  4. 2-й УПЧ - на лампе 6К4П.
  5. Детектор, АРУ - на лампе 6Х2П.
  6. Предварительный УНЧ - на лампе 6Н2П.
  7. Оконечный усилитель - на лампе 6П14П.
  8. Оптический указатель настройки - на лампе 6Е3П.

 Диапазон принимаемых частот:

  • Длинные волны - ДВ: 150,0 - 408,0 кГц (2000,0 - 735,3 м);
  • Средние волны - СВ: 525,0 - 1605,0 кГц (571,4 - 186,9 м);
  • Короткие волны - КВ1: 9,36 - 12,1 МГц (32,0 - 24,8 м);
  • Короткие волны - КВ2: 3.95 - 7,4 МГц (75,9 - 40,5 м);
  • УКВ: 65,8 - 73,0 МГц (3,96 - 4,11 м).

Промежуточная частота в диапазонах: ДВ, СВ и КВ - 465+-2 кГц, УКВ - 6,5 +- 0,1 МГц.

Основные технические данные

Номинальная выходная мощность - 1,5 Вт.

Номинальный диапазон воспроизводимых частот в диапазонах: ДВ, СВ, КВ - 100 - 4 000 Гц, в режиме "Местный прием” УКВ и в режиме воспроизведения грамзаписи - 100 - 10000 Гц.

Номинальное звуковое давление - 0,6 Па.

Чувствительность (не хуже) в диапазонах: ДВ, СВ - 150 мкВ, КВI и КВII - 200 мкВ, УКВ - 20 мкВ.

Максимальная выходная мощность - не менее 1,5 Вт.

 Питание

Приемник питается от сети переменного тока с напряжением 127 или 220 В с частотой 50 Гц. Потребляемая мощность не более 65 Вт при радиоприеме и не более 80 Вт.

Разборка и сборка радиолы:

Для разборки радиолы необходимо: отвинтить два винта, крепящие заднюю стенку, и снять ее; отключить вилку электропроигрывающего устройства, головок громкоговорителей и антенны УКВ; отвинтить два винта, крепящие ЭПУ к корпусу, и выдвинуть ЭПУ с декой; снять ручки настройки; отвинтить четыре винта на нижней стенке корпуса, крепящие шасси радиолы, и извлечь шасси из корпуса. Сборка производится в обратном порядке.



Литература:

  1. Инструкция по эксплуатации радиолы 2-го класса "Кантата-203"
