Цветной масочный телевизор "Темп-22"

Телевизионный приёмник цветного изображения "Темп-22" опытно выпускали с I-кв 1959 года.

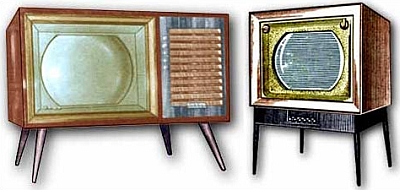

С 1958 года в СССР начались массовые эксперименты по приёму и передаче цветного изображения. Экспонируемый на Всесоюзной Выставке Достижений Народного Хозяйства в Москве в 1959 году опытный образец цветного телевизора - ''Темп-22'' был разработан в 2-х вариантах. Первый вариант имел собственную акустическую систему, а второй вариант рассчитан на применение внешней. Телевизор принимал чёрно-белое и цветное изображение на трёхцветный масочный кинескоп типа 53ЛК4Ц. Размер экрана 380х490 мм. Телевизор с АС имел 28 радиоламп, два 3-х ваттных громкоговорителя. Потребляемая аппаратом мощность не превышала 300 Вт. Собран телевизор был на основе серийного американского цветного телевизора ''Адмирал''. Кинескоп содержит три прожектора и экран, состоящий из большого количества точек цветных люминофоров (красного, синего и зеленого свечения) и специальную металлическую маску с большим количеством отверстий. Электронный луч каждого прожектора проходит через отверстие маски и попадает на соответствующую, для данного прожектора точку люминофора. Таким образом, один электронный луч должен ударяться только в точки люмилофора красного свечения, второй только в точки люминофора синего свечения и третий только в точки люминофора зеленого свечения. В результате три прожектора создают самостоятельно и одновременно красное, синее и зеленое изображения, создающие в совокупности изображение передаваемого объекта в натуральных цветах. Переключатель телевизионных каналов, регулировка яркости и громкости выведены на верхнюю часть передней панели футляра, а под экраном расположен выключатель сети. Все остальные ручки управления выведены на правую боковую и заднюю стенки футляра, два громкоговорителя установлены на левой боковой стенке. Телевизор прост в управлении и имеет по сравнению с ч/б телевизорами два дополнительных органа регулировки - регулировку фазы и регулировку цветного тона. В телевизоре 30 (28) радиоламп, 16 германиевых диодов. В схеме использованы: инерционная автоматическая подстройка частоты генератора поднесущей, ключевая автоматическая регулировка усиления, инерционная схема синхронизации, помехоустойчивый селектор, стабилизация ускоряющего напряжения и др. Основные технические данные: Чувствительность по каналам сигналов изображения 100 мкв. Четкость изображения: по горизонтали 400 линий, по вертикали 400 линий. Полоса воспроизводимых звуковых частот 60..8000 Гц (левое фото). Номинальная выходная мощность усилителя низкой частоты 2 Вт. Питание осуществляется от сети переменного тока 110, 127 или 220 в. Поттребляемая мощность 340 вт. Размеры изображения 395х470 мм. Размеры футляра 1030х712х647 мм. В начале 1960 года для экспериментов по приёму программ цветного телевидения было изготовлено 50 телевизоров, а в середине 1960 года экспериметны прекращены.

Литература:

  1. Информация и фото телевизора "Темп-22" в журнале Радио № 8 за 1959 год.
