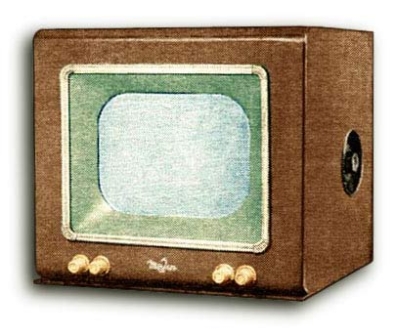

Телевизор "Темп-2"

Телевизионный приёмник чёрно-белого изображения "Темп-2" с октября 1955 по декабрь 1956 года включительно выпускал Московский радиозавод.

Телевизор 2-го класса ''Темп-2'' имеет ряд конструктивных и схемных особенностей по сравнению с телевизором ''Темп'' но конструкция, оформление и параметры остались прежними. Новая модель позволяет работает в любом из пяти каналов, принимает ЧМ радиостанции в трёх поддиапазонах, воспроизводит граммофонную и магнитную запись. Питается телевизор от сети переменного тока напряжением 110, 127 или 220 вольт. Собран он в деревянном полированном футляре размером 525х575х475 мм, имитированном под ценные породы дерева. Вес аппарата 44 кг. На передней панели под защитным стеклом расположен экран трубки 40ЛК1Б. Под экраном размещены четыре основные ручки управления. Справа футляра выведена сдвоенная ручка: наружная - настройки приёмника ''подстройка'' и внутренняя ''переключатель поддиапазонов'' служащие для настройки гетеродина и переключения каналов. Восемь вспомогательных ручек выведены на заднюю стенку. Две ручки регулировки линейности изображения и размера по горизонтали выведены на шасси под шлиц. Устанавливают эти регуляторы на заводе и заклеивают бумагой. При эксплуатации ими обычно не пользуются. Задняя часть аппарата закрыта съёмной стенкой с прорезями для доступа к гнёздам, переключателям и ручкам управления. На задней стенке укреплена колодка с шнуром сети, при её снятии - автоматически отключается питание. Для воспроизведения звука на отражательной доске с левой стороны футляра установлены два громкоговорителя. Телевизор рассчитан на соединение с антенной 300-омным симметричным кабелем КАТВ-300. Ввод антенны включается при помощи специальной антенной колодки СДН идущей в комплекте с ТВ. При наличии антенны с вводом из несимметричного 75-омного коаксиального кабеля PK-1 используется устройство СДН и гнездо с штеккером. Для приёма ЧМ станций используется телевизионная антенна. Телевизор собран на 22 радиолампах. Его чувствительность 250 мкВ. Потребляемая мощность 240, приёме радио - 150 Вт.

Литература:

  1. Инструкция по эксплуатации телевизора "Темп-2".
  2. Описание телевизора в справочнике К.А.Алексеева.
  3. Описание и схемы телевизора в журнале Радио № 3 за 1956 год.
  4. Описание телевизора "Темп-2" в справочнике С.А.Ельяшкевича.
