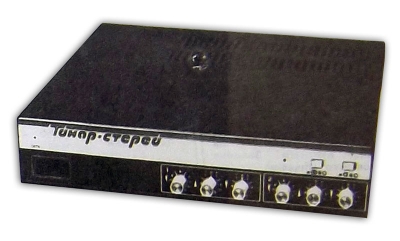

Радиоконструкторы "Тонар-1", "Тонар-2", "Тонар-3"

Радиоконструкторы "Тонар-1", "Тонар-2", "Тонар-3" выпускались с 1984 года.

Из всех трёх радиоконструкторов можно самостоятельно собрать высококачественный усилитель звуковой частоты для домашнего радиокомплекса. Набор ''Тонар-1'' позволяет из набора деталей и узлов изготовить усилитель мощности. Из набора ''Тонар-2'' можно собрать предварительный усилитель с темброблоком. Из набора ''Тонар-3'' блок питания с корпусом для размещения всех деталей усилителя. Основные технические характеристики: Радиоконструктор ''Тонар-1''. Номинальная выходная мощность на нагрузке сопротивлением 4 Ом - 10 Вт. Номинальный диапазон частот, при неравномерности АЧХ не более ±1,5 дБ - 20...30000 Гц. Коэффициент гармоник не более 2%. Номинальное входное напряжение 0,25 В. Максимальный потребляемый ток при напряжении питания ±18 В - 1,5 А. Радиоконструктор ''Тонар-2''. Номинальный диапазон частот 30...20000 Гц. Номинальное входное напряжение 40 и 250 мВ. Номинальное выходное напряжение 0,25 В. Пределы регулировки тембра ±8 дБ. Коэффициент гармоник 0,5%. Потребляемый ток 50 мА. Двухполярный блок питания и корпус ''Тонар-3''. Блок питания обеспечивает нестабилизированные выходные напряжения +18 и -18 В, необходимые для питания усилителя мощности и предварительного усилителя с темброблоком. Габариты металлического корпуса набора 300х260х130 мм. В корпусе, помимо блока питания предусмотрена возможность установки на шасси 2х усилителей мощности и 2х предварительных усилителей с темброблоками, тоесть полного комплекта узлов полного стереофонического усилителя.

Литература:

  1. Журнал "Радио" № 5 за 1984 год.
