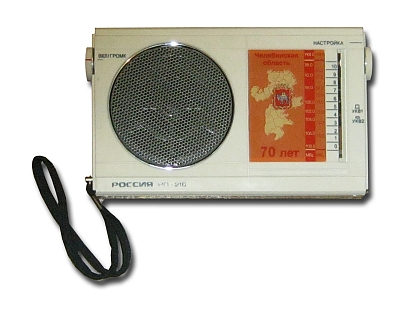

Радиоприёмник "Россия РП-216"

Портативный УКВ радиоприёмник "Россия РП-216" выпускался с 1999 года на ФГУП Челябинский радиозавод "Полёт".

Радиоприёмник предназначен для приёма радиовещательных станций в диапазонах ультракоротких волн УКВ-1 65,8…74,0 МГц (ЧМ) и УКВ-2 88,0…108,0 МГц (FM). Основные технические характеристики: Чувствительность приёмника в диапазоне УКВ-1 40 мкВ, УКВ-2 80 мкВ. Диапазон воспроизводимых частот звукового тракта 315…6300 Гц. Номинальная выходная мощность 0,15 Вт, максимальная 0,3 Вт (0,5 Вт при питании от сети). Номинальное напряжение питания 6 вольт от четырёх батарей А-316 или от входящего в комплект сетевого блока питания. Приём программ на встроенную телескопическую антенну. В приёмнике имеются гнездо для подключения малогабаритного телефона типа ТМ-4, гнёзда для подключения внешнего источника питания и внешней антенны, светодиодный индикатор настройки на станцию, ступенчатый регулятор тембра по высоким частотам. Габариты радиоприёмника 198х116х38 мм. Масса не более 600 гр. Радиоприёмник "Россия РП-216" выпускался небольшими партиями около 10 лет, претерпев несколько модернизаций внешнего оформления.

john
Не в сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:




john
Не в сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

Инструкция и принципиальная схема приемника:

john
Не в сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

Из радиоприёмника "Россия РП-216"...

http://msevm.com/2018/rp216/index.htm
