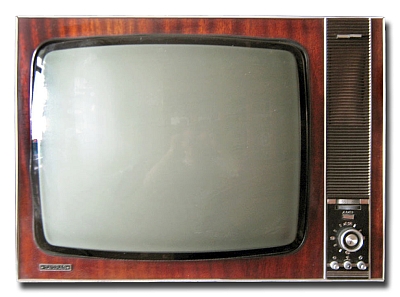

Телевизор "Таурас-204"

Телевизионный приёмник чёрно-белого изображения "Таурас-204" с начала 1972 года выпускал Шауляйский телевизионный завод.

Унифицированный ч/б телевизор 2-го класса ''Таурас-204'' разработан на базе модели ''Таурас-202'', но в отличие от него в нём применён кинескоп типа 61ЛК1Б, со спрямленными углами и размером экрана по диагонали 61 см. В телевизоре применено 17 радиоламп и 22 диода. Телевизионные передачи студий могут принимаются на любом из 12 каналов метрового диапазона с помощью нового блока ПТК-11Д. Возможна так же установка блока СКД-1 для приёма и в ДМВ. Выпускался и телевизор с уже установленным селектором с индексом "Д". АС состоит из двух громкоговорителей 1ГД-36 и 2ГД-19М. Средняя выходная мощность звука 2,5 Вт. Чувствительность телевизора 50 мкВ. Потребляемая от электросети мощность около 170 Вт. Габариты телевизора 710х507х430 мм. Его вес 32 кг.

Литература:

  1. Электрическая схема телевизора "Таурас-204" (УЛТ-61-II-3-4).
