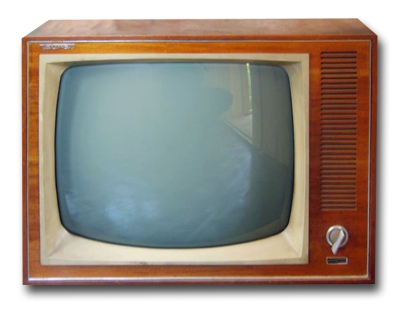

Унифицированный телевизор "Таурас"

Телевизионный приёмник чёрно-белого изображения "Таурас" с IV-кв 1966 года выпускал Шауляйский телевизионный завод.

Телевизор ''Таурас'' был подготовлен к производству ещё в конце 1966 года, были изготовлено несколько сотен опытных образцов в разных вариантах оформления, однако его массовый выпуск начался только с января 1968 года. ''Таурас'' - унифицированный телевизионный приемник 2 класса (УНТ-59-II-1) выпускался в настольном и напольном оформлении с различными вариантами отделки корпуса и передней панели. В телевизоре применен взрывозащищенный кинескоп типа 59ЛК2Б или (59ЛК2Б-К,С) с размером экрана по диагонали 59 см и углом отключения электронного луча 110°. Поворачивающееся шасси и рациональное размещение узлов и блоков делает телевизор удобным для осмотра или ремонта. Телевизор обеспечивает: приём передач в любом из 12 каналов; возможность подключения магнитофона для записи звукового сопровождения; прослушивания звукового сопровождения на головные телефоны при отключенных громкоговорителях; возможность регулирования громкости и яркости на расстоянии при помощи проводного пульта ДУ; подключение приставки двухязыкового сопровождения (пульт ДУ и приставка в комплект на входит). Телевизор имеет АПЧГ в блоке переключателя телевизионных каналов, которая обеспечивает переход с одной телевизионной программы на другую без регулировок. АРУ делает изображение устойчивым, при изменении уровней ТВ сигнала. Влияние помех сведено к минимуму системой АПЧ и Ф горизонтальной развертки. Размер изображения 300х485 мм. Чувствительность 50 мкВ. Резрешающая способность 450...500 линий. Номинальная выходная мощность канала звука 1,5 Вт. Телевизор питается от сети переменного тока напряжением 127 или 220 В. Потребляемая мощность 180 вт. Колебания напряжения сети не должны превышать 10% в обе сторны от номинального значения. В телевизоре используются 17 радиоламп, 20 полупроводниковых приборов, 2 громкоговорителя. Габариты телевизора - 700х540х416 мм. Его масса 37 кг. За время выпуска было две незначительных модернизации телевизора.

Литература:

  1. Инструкция по эксплуатации и электрическая схема телевизора "Таурас".
  2. Статья о заводе и выпуске телевизоров в журнале Радио № 1 за 1969 год.
