Ламповая магниторадиола "Романтика-105"

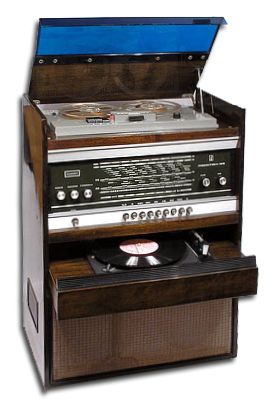

Ламповая магниторадиола "Романтика-105" выпускалась Харьковским ПСЗ им. Шевченко. Производство с 1972 года.

Магниторадиола предназначена для приема передач радиовещательных станций в ДВ, СВ, КВ, УКВ диапазонах, воспроизведения грамзаписи, записи на магнитную ленту программ через микрофон, от радиоприемника, с грампластинок и воспроизведения с нее записанных программ.

Магниторадиола состоит из радиоприемника 1-го класса, электропроигрывающего устройства II ЭПУ-50 и двухдорожечной магнитофонной панели катушечного типа 3-го класса.

Во встроенной акустической системе магниторадиолы используются четыре головки громкоговорителя: две типа 4ГД-35 и две типа 1ГД-40Р. Номинальное электрическое сопротивление акустической системы 8 Ом.

В магниторадиоле имеются вспомогательные устройства: встроенная УКВ антенна; неповоротная магнитная антенна (МА) в диапазонах ДВ и СВ; ступенчатая регулировка ШП-МП полосы пропускания в AM тракте; оптический индикатор настройки; плавная регулировка тембра верхних и нижних звуковых частот.

Имеются раздельные ручки и указатели настройки в AM и ЧМ диапазонах. Предусмотрены гнезда для подключения: внешней антенны и заземления (для ДВ, СВ и КВ диапазонов); антенны УКВ; собственных громкоговорителей; внешнего дополнительного громкоговорителя; внешнего магнитофона на запись; внешнего ЭПУ и магнитофона на воспроизведение.

На магнитофонной панели магниторадиолы имеются гнезда для подключения микрофона, внешнего электропроигрывателя на запись, радиотрансляционной линии на запись, внешнего усилителя (Линейный выход), дистанционного управления магнитофонной панелью.

Число дорожек магнитной записи - 2, скорость движения ленты - 9,53 см/с. Время записи или воспроизведения катушки N 15 с лентой А 4402-6 - 2 ч.

 Конструкция.

Конструктивно магниторадиола является напольным вариантом в деревянном корпусе на съемных ножках высотой 120 мм.

В верхней части корпуса под крышкой размещена магнитофонная панель, ниже - радиоприемник, а под ним - электропроигрывающее устройство, в нижней части в изолированном отсеке акустическая система. Две головки громкоговорителя расположены на фронтальной панели и две - на боковых стенках.

Органы управления радиоприемника выведены на лицевую панель, органы управления магнитофонной панели - на верхнюю. На задней стенке находятся гнезда для внешних подсоединений.

Основные элементы радиоприемника, включая функционально законченные блоки УКВ, КСДВ ПЧ, УНЧ и питания, расположены на металлическом шасси. Все эти блоки, за исключением блока питания, выполнены печатным монтажом.

Верньерная система настройки радиоприемника размещена на софите шкалы, установленном на шасси радиоприемника.

Габаритные размеры магниторадиолы - 865х660х370 мм. Масса не более 38 кг.

Магниторадиола имеет следующие каскады:

  1. Блок УКВ - на лампе 6Н3П.
  2. Преобразователь частоты - на лампе 6И1П.
  3. 1-й УПЧ - на лампе 6К4П.
  4. 2-й УПЧ - на лампе 6К4П.
  5.  Детектор, АРУ - на лампе 6Х2П.
  6. Предварительный УНЧ - на лампе 6Н2П.
  7. Оконечный усилитель - на 2-х лампах 6П14П.
  8. Оптический указатель настройки - на лампе 6Е3П.
  9. 1-й каскад УУ на лампе 6С42Н
  10. 2-й и 3-й каскады УУ на лампе 6Н1П.
  11. ГСП на лампе 6Н1П.
  12. Оптический индикатор уровня записи - на лампе 6Е3П

Диапазон принимаемых частот:

  • Длинные волны - ДВ: 150,0 - 405,0 кГц (2000,0 - 740,7 м);
  • Средние волны - СВ: 525,0 - 1605,0 кГц (571,4 - 186,9 м);
  • Короткие волны - КВ1: 9,36 - 12,1 МГц (32,0 - 24,8 м);
  • Короткие волны - КВ2: 3.95 - 7,4 МГц (75,9 - 40,5 м);
  • УКВ: 65,8 - 73,0 МГц (4,56 - 4,11 м).
  • Промежуточная частота в диапазонах: ДВ, СВ и КВ - 465+-2 кГц, УКВ - 6,5 +- 0,1 МГц.

 Основные технические данные.

Номинальная выходная мощность - 3 Вт.

Номинальный диапазон воспроизводимых частот в диапазонах: ДВ, СВ и КВ - 63 - 4000 Гц, ДВ, СВ в режиме "Местный прием" - 63 - 6300 Гц, УКВ - 63 - 12500 Гц, в режимах воспроизведения грамзаписи и магнитной записи - 63 - 12500 Гц.

Номинальное среднее звуковое давление - 1 Па.

Реальная чувствительность при выходной мощности 50 мВт со входа внешней антенны в диапазонах: ДВ - 34 мкВ, СВ - 26 мкВ, КВ - 26 мкВ, УКВ (Rвх = 300 Ом) - 3,5 мкВ.

Максимальная чувствительность при выходной мощности 50 мВт со входа внешней антенны в диапазонах: ДВ - 19 мкВ, СВ - 17 мкВ, КВ - 17 мкВ.

Селективность по соседнему каналу в диапазонах ДВ и СВ при расстройке на +-9 кГц - 52 дБ.

Селективность по зеркальному каналу в диапазонах: ДВ - 72 дБ, СВ - 49 дБ, КВ - 18 дБ, УКВ - 45 дБ.

Максимальный уровень входного сигнала (не менее) в диапазонах: ДВ и СВ - 200 мВ, KB - 100 мВ, УКВ - 25 мВ.

Действие АРУ в диапазонах ДВ, СВ и KB: изменение напряжения на входе 40 дБ, на выходе, не более - 10 дБ.

Уровень фона по электрическому напряжению не хуже: с антенного входа - -44 дБ, со входа "Звукосниматель" и по тракту воспроизведения грамзаписи - -50 дБ.

Максимальная выходная мощность не менее - 7 Вт.

Коэффициент гармоник всего тракта усиления по электрическому напряжению в диапазонах: ДВ, СВ и КВ при глубине модуляции 0,8 на частотах (не более): 63 - 400 Гц - 7%, выше 400 Гц - 6%,УКВ при девиации частоты +-50 кГц на частотах (не более): 63 - 400 Гц - 4%, выше 400 Гц - 3%.

Диапазон регулирования тембра (не менее) на нижних частотах - 12 дБ, на верхних частотах - 10 дБ.

Питание.

Приемник питается от сети переменного тока с напряжением 127 или 220 В с частотой 50 Гц. Потребляемая мощность не более 80 Вт при радиоприеме и не более 96 Вт при воспроизведении грамзаписи, воспроизведении магнитной записи - 120 Вт.

Электрическая схема.

Магниторадиола выполнена по функционально-блочному принципу. В радиоприемник входят: У1 - блок УКВ; У3 - блок КСДВ ПЧ; У5 - блок УНЧ; У10 - узел магнитной антенны; У4 - блок питания, У2 - блок ЭПУ.

Магнитофонная панель включает: У7 - блок ГПС (генератор стирания и подмагничивания); У8 - блок УУ (усилитель воспроизведения и записи); У9 - выпрямитель.

Схема радиоприемника построена на базе унифицированных моделей радиол 1-го класса, в частности радиолы "Урал-112". Однако схема имеет и ряд особенностей.

В блоке КСДВ ПЧ (У3) для улучшения эффективности системы автоматической регулировки усиления применена схема АРУ с задержкой. Напряжение АРУ снимается с анодной цепи лампы Л3, выпрямляется детектором на диоде Д2 и подается на управляющие сетки ламп Л1 и Л2. С этого же анода сигнал поступает на специальный детектор Д1 индикатора настройки (лампа 1-Л1).

Магнитная антенна (МА) диапазонов ДВ и СВ выполнена неповоротной.

В кнопочный переключатель .введена дополнительная кнопка В9 (Магнитофон), с помощью которой осуществляется коммутация на запись программ с радиоприемника или электропроигрывающего устройства.

В блоке УНЧ (У5) выходной каскад выполнен на двух лампах Л2 и Л3 по ультралинейной двухтактной схеме, работающей в режиме класса АБ, без отдельного фазоинвертера. Поворот фазы осуществляется за счет включения одного плеча оконечного каскада (Л3) по схеме с общей сеткой. Цепочка R15, С11I в анодной цепи этой лампы служит для подавления паразитных колебаний на высших звуковых частотах.

Изменена схема блока питании (У4) магниторадиолы. В качестве выпрямителя используется блок КЦ401Г. Увеличена мощность трансформатора питания Тр, в котором имеются дополнительные обмотки 7-8 и 12-13, предназначенные соответственно для питания электромагнита (в схеме дистанционного управления магнитофонной панелью), и нити накала лампы Л1 блока У8.

В связи с применением более совершенного, с большим визуальным эффектом, оптического индикатора настройки 6ЕЗП видоизменена схема индикатора: напряжения сигнала снимается с анодной цепи лампы 1-Л.1 блока УЗ, выпрямляется специальным диодом Д1 (УЗ) и подается на управляющую сетку индикатора 1-Л1.

Разборка и сборка радиолы.

Шасси радиоприемника магниторадиолы извлекается из корпуса только после извлечения электропроигрывающего устройства.

Извлечение радиоприемника необходимо производить в следующем порядке: отсоединить вилки, находящиеся на задней стенке магниторадиолы, от гнезд антенны УКВ и громкоговорителя; отвинтить винты, крепящие верхнюю заднюю стенку и снять ее; отвинтить винт, крепящий упор рамы с магнитофонной панелью к трансформатору питания; отсоединить кабели электропроигрывающего устройства от радиоприемника; сквозь отверстия в задней стенке акустического отсека ослабить винты стопоров электропроигрывающего устройства и, не вынимая отвертки, подняв стопоры вверх, теми же винтами закрепить их в верхнем положении; выдвинуть ЭПУ вперед и, пропустив кабели с вилками ЭПУ вниз, извлечь его из корпуса магниторадиолы: открыть крышку магниторадиолы, отвинтить два винта, крепящих сверху раму с магнитофонной панелью к корпусу, и, приподняв ее, зафиксировать с помощью упора (упор фиксируется в петле, находящейся на внутренней стороне боковой стенки корпуса); отсоединить кабели магнитофонной панели от приемника; отвинтить четыре винта, крепящие шасси радиоприемника к корпусу (винты находятся в отсеке электропроигрывающего устройства вверху); извлечь радиоприемник из корпуса, выдвигая его назад и постепенно поднимая заднюю часть приемника вверх; перед окончательным извлечением приемника необходимо придержать щечки, одетые на боковые торцы шкалы.

Для извлечения магнитофонной панели необходимо: отсоединить вилки от гнезд антенны УКВ и громкоговорителя на задней стенке корпуса; отвинтить винты, крепящие заднюю верхнюю стенку, и снять ее; отвинтить винт, крепящий упор рамы с магнитофонной панелью к трансформатору питания; открыть крышку магниторадиолы и отвинтить два декоративных винта, крепящих сверху раму с магнитофонной панелью к корпусу, и, приподняв ее, зафиксировать с помощью упора; отсоединить кабели магнитофонной панели от радиоприемника; освободить упор крышки магниторадиолы от шплинта и шайбы; открыть крышку до освобождения упора от зацепления с колодкой и осторожно откинуть ее назад, отвинтить три винта, крепящие магнитофонную панель к раме, и извлечь магнитофонную панель. Отвинчивая винты, необходимо предохранять магнитофонную панель от случайного выпадения.

Сборка производится в обратном порядке.

Литература:

  1. Анисимов Ю.П. и др. Радиоприемники, радиолы, магнитолы, тюнеры. М.: "Связь", 1980. - С.071-079.
