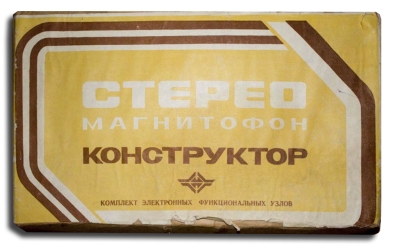

Стереомагнитофон-конструктор

Стереомагнитофон конструктор с 1982 года выпускал Астраханский машиностроительный завод "Прогресс".

Конструктор состоит из трёх законченных блоков, выполненных на печатной плате размерами 125х90 мм. Это усилитель воспроизведения, записи, блок для индикаторов уровня сигнала, ВЧ генератор токов стирания и подмагничивания, выпрямитель и стабилизатор БП. В конструктор входят провода, переменные и постоянные резисторы. Набор предназначен для модернизации катушечных магнитофонов. Используя набор можно превратить моно магнитофон в стерео или же улучшить параметры стереомагнитофона, так как характеристики набора соответствуют 1-му классу сложности. Усилитель воспроизведения имеет диапазон частот 30...20000 Гц на скорости 19,05 см/с и 30...16000 Гц при скорости 9,53 см/с. КНИ 0,2%. Отношение сигнал/шум на линейном выходе -52 дБ.

Литература:

  1. Описание РК в журнале "Радио" № 2 за 1983 год.
  2. Инструкция по сборке и эксплуатации РК.
