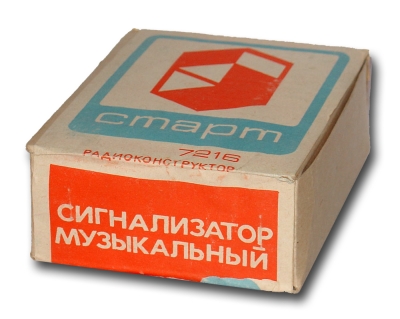

Радиоконструктор "Старт-7216"

Радиоконструктор "Старт-7216" (сигнализатор музыкальный) с середины 1987 года выпускал Ровненский завод им. 60-летия Октября.

Содержит корпус, печатную плату и детали из которых можно по приложенной инструкции собрать музыкальный сигнализатор - устройство издающее сигнал напоминающий пение птиц. Сигнализатор выполнен на девяти транзисторах КТ315. Звуковой сигнал генерируется пьезокерамическим излучателем типа ЗП-3. Узел управления устройством позволяет либо подавать сигнал только тогда, когда нажата кнопка, замкнуты контакты какого-либо переключателя, либо в течение примерно 5 секунд после кратковременного нажатия на кнопку. В описании к РК даны различные варианты применения сигнализатора. Он может быть, например, использован как датчик наличия влаги, наполнения резервуара водой, степени увлажнения ткани и т.п. Питание сигнализатора, осуществляют от батареи Крона, которая размещается внутри корпуса. Напряжение питания может лежать в пределах от 9 до 15 В. Потребляемый ток не превышает 80 мА. Габариты конструкции 125х94х35 мм, вес 200 г. Цена 7 рублей.

Литература:

  1. Описание конструктора "Старт-7216" в журнале "Радио" № 4 за 1988 год.
  2. Инструкция по сборке и эксплуатации р-конструктора "Старт-7216".
