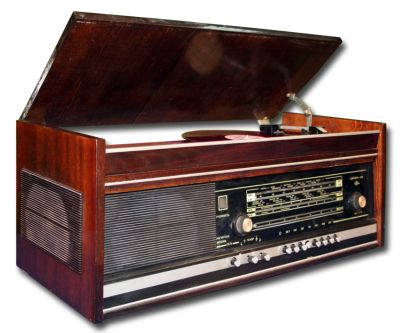

Ламповая радиола "Урал-112"

Ламповая радиола “Урал-112” выпускалась на Сарапульском радиозаводе им. Орджоникидзе с 1974 года.

Радиола выполнена на базе выпускавшейся ранее унифицированной радиолы “Ригонда”.

Радиола предназначена для приема передач радиовещательных станций с амплитудной модуляцией в ДВ, СВ и KB диапазонах, с частотной модуляцией в диапазоне УКВ, а также для воспроизведения грамзаписи.

В радиоле применено электропроигрывающее устройство IIЭПУ-76. Во встроенной акустической системе применены головки громкоговорителей типов 4ГД-35 (2 шт.) и 1ГД-36 (1 шт.). Номинальное электрическое сопротивление акустической системы 9 Ом.

В радиоле имеются вспомогательные устройства: поворотная магнитная антенна (МА) в диапазонах ДВ и СВ; встроенная УКВ антенна: ступенчатая регулировка полосы пропускания в AM тракте "ШП" - "МП"; оптический индикатор настройки; плавная регулировка тембра верхних и нижних звуковых частот.

Предусмотрены гнезда для подключения: внешней антенны и заземления (для диапазонов ДВ, СВ и KB); антенны УКВ; дополнительного громкоговорителя; магнитофона (на запись и воспроизведение).

Конструкция:

Корпус радиолы - деревянный, отделан ценными породами дерева с полиэфирным лаковым покрытием. Имеются съемные ножки. В верхней части корпуса вод крышкой расположено электропроигрывающее устройство. На фронтальной стенке под декоративной решеткой размещены две головки громкоговорителя типа 4ГД-35; на боковой - типа 1ГД-36. Все органы управления радиолой находятся в нижней части передней панели, гнезда для подключений выведены на заднюю стенку.

Конструктивной базой радиолы служит металлическое шасси, на котором размещены функционально законченные блоки: УКВ, КСДВ ПЧ, УНЧ, блок питания.

Все блоки, за исключением блока питания, выполнены печатным монтажом. Фильтры промежуточной частоты ФПЧ-I, II и III, расположенные на плате КСДВ ПЧ, размещены в алюминиевом экране.

Верньерное устройство расположено на софите шкалы, установленном на шасси.

Габаритные размеры радиолы без ножек - 760х298х330 мм. Высота ножек 610 мм. Масса радиолы не более 21 кг.

Радиола имеет следующие каскады:

  1. Блок УКВ - на лампе 6Н3П.
  2. Преобразователь частоты - на лампе 6И1П.
  3. 1-й УПЧ - на лампе 6К4П.
  4. 2-й УПЧ - на лампе 6К4П.
  5. Детектор, АРУ - на лампе 6Х2П.
  6. Предварительный УНЧ - на лампе 6Н2П.
  7. Оконечный усилитель - на лампе 6П14П.
  8. Оптический указатель настройки - на лампе 6Е1П

 Диапазон принимаемых частот:

  • Длинные волны - ДВ: 150,0 - 405,0 кГц (2000,0 - 740,7 м);
  • Средние волны - СВ: 525,0 - 1605,0 кГц (571,4 - 186,9 м);
  • Короткие волны - КВ1: 9,36 - 12,1 МГц (32,0 - 24,8 м);
  • Короткие волны - КВ2: 3.95 - 7,4 МГц (75,9 - 40,5 м);
  • УКВ: 65,8 - 73,0 МГц (4,56 - 4,11 м).

Промежуточная частота в диапазонах: ДВ, СВ и КВ - 465+-2 кГц, УКВ - 6,5 +- 0,1 МГц.

Основные технические данные:

Номинальная выходная мощность - 2 Вт.

Номинальный диапазон воспроизводимых частот в диапазонах: ДВ, СВ. KB - 80 - 4000 Гц; ДВ, СВ в режиме "Местный прием" - 80 - 6300 Гц; УКВ - 80 - 12500 Гц; в режиме воспроизведения грамзаписи - 80 - 10000 Гц.

Номинальное среднее звуковое давление - 0,8 Па

Реальная чувствительность при выходной мощности 50 мВт со входа внешней антенны в диапазонах: ДВ - 40 мкВ, СВ - 27 мкВ, KB - 48 мкВ, УКВ (Rвх = 300 Ом) - 3,5 мкВ, с внутренней магнитной антенны в диапазонах (не хуже): ДВ - 2.0 мВ/м, СВ - 1,5 мВ/м.

Максимальная чувствительность со входа внешней антенны при выходной мощности 50 мВт, в диапазонах: ДВ - 20 мкВ, СВ - 15 мкВ, KB - 42 мкВ.

Селективность по соседнему каналу в диапазонах ДВ и СВ при расстройке на +-9 кГц - 50 дБ.

Селективность по зеркальному каналу в диапазонах: ДВ - 59 дБ, СВ - 46 дБ, KB - 18 дБ, УКВ - 33 дБ.

Максимальный уровень входного сигнала в диапазонах (не менее): ДВ и СВ - 200 мВ, KB - 50 мВ, УКВ - 50 мВ.

Действие АРУ в диапазонах ДВ, СВ и KB: изменение напряжения на входе - 40 дБ, изменение напряжения на выходе (не более) - 12 дБ.

Уровень фона по электрическому напряжению (не хуже): с антенного входа - -44 дБ, со входа "Звукосниматель" - -50 дБ, по тракту воспроизведения грамзаписи - -46 дБ.

Максимальная выходная мощность (не менее) - 2,5 Вт.

Коэффициент гармоник (не более) всего тракта усиления по электрическому напряжению в диапазонах: ДВ, СВ и KB при глубине модуляции 0,8 на частотах: 80 - 400 Гц - 6%, выше 400 Гц - 6%, УКВ при девиации частоты +-60 кГц на частотах: 80 - 400 Гц - 4%, выше 400 Гц - 3 Гц.

Диапазон регулирования тембра (не менее) на нижних частотах - 12 дБ, на верхних частотах - 10 дБ.

Питание.

Приемник питается от сети переменного тока с напряжением 127 или 220 В с частотой 50 Гц. Потребляемая мощность не более 65 Вт при радиоприеме и не более 80 Вт при воспроизведении грамзаписи.

Электрическая схема.

Радиола выполнена по функционально-блочному принципу и состоит из блоков: У1 - блок УКВ, У2 - блок КСДВ ПЧ; У3 - блок УНЧ; У4 - блок питания; У5 - блок ЭПУ.

Блок УКВ (У1) типа УКВ-ИП-2А.

Блок КСДВ ПЧ (У2) состоит из входных цепей, преобразователя частоты AM тракта и комбинированного (совмещенного) АМ-ЧМ усилителя ПЧ с детектором AM и ЧМ сигналов.

Входные цепи диапазонов ДВ и СВ представляя собой двухконтурные полосовые фильтры с индуктивной связью. При этом вторыми контурами полосовых филы ров служат контуры магнитной антенны 2-L30, 2-С11, 2-L32, 2-С13. В диапазонах KB входные цепи выполнены в виде одиночных резонансных контуров, индуктивно связанных с антенной. При работе от магнитной антенны посредством замыкания контактов переключи теля В9 первичный контур полосового фильтра и наружная антенна коммутируются на "землю". Преобразователь частоты состоит из гетеродина, собранного на триодной части лампы 2-Л4 по схеме с трансформаторной обратной связью и контуром в цепи сетки, и смесителя, собранного на гептодной части этой лампы. Питание анода гетеродина осуществляется по параллельной схеме, причем при работе в УКВ диапазоне питания с этого анода подается на блок УКВ. Такое переключение позволяет уменьшить перепад нагрузки блока питания при переключении приемника с AM тракта на ЧМ. Усилитель промежуточной частоты состоит из двух каскадов, выполненных на лампах 2-Л1 и 2-Л2, с двухконтурными полосовыми фильтрами с индуктивной связью ФПЧ-I, ФПЧ-II, ФПЧ-III. При работе в диапазоне УКВ гептодная часть лампы 2-Л4 используется в качестве дополнительного (первого) УПЧ ЧМ. Контуры AM и ЧМ трактов включены последовательно. Для исключения проникания гармоник гетеродина AM в тракт ЧМ, анодный и сеточный контуры ЧМ первого кпскада (2-L1, 2-C53, 2-L2, 2-С54) при работе диапазонов КСДВ замыкаются накоротко. В тракте ПЧ AM применена ступенчатая регулировка ширины полосы пропускания (за счет переключения витков связи 2-L5, 2-L12 в ФПЧ-I. ФПЧ-II).

Переключение полосы осуществляется с помощью кнопок В1, В3. Детектор AM и ЧМ сигналов является комбинированным и представляет собой несимметричный дробный детектор по тракту ЧМ и диодный детектор (правый диод) по тракту AM. В тракте AM применена система автоматической регулировки усиления без задержки, охватывающая три каскада (2-Л2, 2-Л1, 2-Л4), в тракте ЧМ - система сеточного ограничения. Лампа 6Е1П (Л1) используется в качестве индикатора настройки.

Блок УНЧ (УЗ) содержит два предварительных каскада усиления напряжения на лампе 3-Л1 и выходной каскад на лампе 3-Л2, построенный по ультралинейной схеме. В анодной цепи первого предварительного каскада включена цепочка R3, 3-R5, 3R-7, 3-С7, 3-С8 плавной регулировки тембра нижних звуковых частот. Плавная регулировка тембра верхних звуковых частот осуществляется с помощью цепочки частотозависимой обратной связи R2, 3-R6, 3-С9, 3-С10, подключенной к сетке второго каскада предварительного усиления.

Блок питания (У4) выполнен по мостовой схеме на селеновом выпрямителе АВС-120-270 (4-Д1). Для обеспечения высоких требований к уровню фона на выходе выпрямителя включены П-образные LС-фильтры и применена отдельная обмотка для питания нахальных цепей детекторной лампы и ламп предварительных каскадов УНЧ. На среднюю точку этой обмотки подается положительное относительно катода напряжение 20 - 30 В.

Разборка и сборка радиолы.

Шасси радиолы извлекается из корпуса только после изъятия электропроигрывающего устройства. Извлечение шасси необходимо производить в следующем порядке: отключить вилку встроенной УКВ антенны; отключить вилку внутренних головок громкоговорителей; отвинтить два винта, крепящих заднюю стенку радиолы, движением на себя разъединить блокировку сети и вынуть заднюю стенку; отсоединить кабели ЭПУ; отвинтить снизу два винта, крепящих ЭПУ к корпусу радиолы, и извлечь ЭПУ вверх, предварительно подняв крышку корпуса; отвинтить снизу четыре винта, крепящие шасси к корпусу радиолы, и, потянув на себя, осторожно извлечь его. Сборка производится в обратном порядке.



Литература:

  1. Инструкция по эксплуатации радиолы
  2. Анисимов Ю.П. и др. Радиоприемники, радиолы, магнитолы, тюнеры. М.: "Связь", 1980. - С.065-071.
