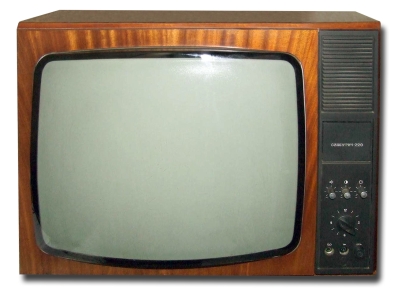

Телевизор "Славутич-220"

Телевизионный приёмник чёрно-белого изображения "Славутич-220" с 1982 года выпускал Киевский радиозавод.

Унифицированный лампово-полупроводниковый телевизор 2-го класса "Славутич-220" (УЛПТ-61-II-28) стал последнй моделю завода с применением радиоламп. Телевизор выпускали в настольном и напольном оформлении с различными вариантами отделки корпуса и передней панели. Телевизор ''Славутич-220'' имеет внешнее оформление отличающее его от предыдущих моделей. Ползунковые регуляторы уровней в этой модели заменены на угловые. В телевизоре применён взрывобезопасный кинескоп 61ЛК3Б с размером экрана по диагонали 61 см и с углом отклонения электронного луча 110°. Телевизор обеспечивает: приём телевизионных передач на 1-12 каналах МВ диапазона и возможность приёма передач на 21-41 каналах ДМВ диапазона при подключении блока СК-Д-1; подключение магнитофона для записи звукового сопровождения, а так же его прослушивание на головные телефоны при отключенных громкоговорителях; возможность регулирования на расстоянии громкости и яркости и отключения АС при помощи пульта проводного дистанционного управления. Пульт ДУ и блок СК-Д-1 в комплект не входят. В МВ диапазоне телевизор имеет АПЧГ. АРУ обеспечивает устойчивое изображение при колебаниях сигнала. Влияние помех сведено до минимума АПЧ и Ф горизонтальной развертки. Размер изображения 481х375 мм. Чувствительность 55 мкВ. Разрешающая способность по горизонтали 450, вертикали 500 линий. Выходная мощность канала звука 2 Вт. Телевизор питается от сети. Потребляемая мощность 180 Вт. Габариты телевизора 694х550х430 мм. Вес 42 кг. С 1985 года завод выпускал телевизор "Славутич-221", по схеме, конструкции и внешнему оформлению аналогичный описанному.

Литература:

  1. Электрическая схема модели УЛПТ-61-II-28.
