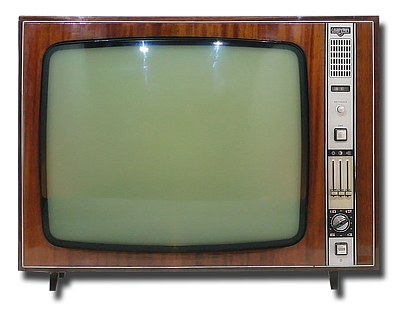

Телевизор "Славутич-217", "Славутич-218", "Славутич-219"

Телевизионный приёмник чёрно-белого изображения "Славутич-217" с середины 1976 года выпускал Киевский радиозавод.

Унифицированный лампово-полупроводниковый телевизор второго класса телевизор ''Славутич-217'' (тип УЛПТ-61-II-28) выпускался в настольном и напольном (с ножками для установки на столе и полу) оформлении с различными вариантами отделки корпуса и передней панели. В телевизоре установлен взрывобезопасный кинескоп 61ЛК3Б с диагональю экрана 61 см и углом отклонения электронного луча 110°. Телевизор обеспечивает приём телевизионных передач на 1...12 каналах метрового диапазона и возможность приёма передач на 21...41 каналах дециметрового диапазона, при подключении блока СК-Д-1, в зоне уверенного приёма телевизионного центра или ретрансляционной станции; возможность подключения магнитофона для записи звукового сопровождения; прослушивание звука на головные телефоны при отключенных или нет громкоговорителях; возможность регулирования на расстоянии до 5 метров громкости или яркости и отключения громкоговорителей при помощи пульта проводного дистанционного управления. Пульт ДУ и блок СК-Д-1 в комплект телевизоров не входят, приобретаются и устанавливаются за дополнительную плату. В МВ диапазоне частот телевизор имеет автоматическую подстройку частоты гетеродина, что обеспечивает переход с одной программы на другую, без дополнительной регулировки. Автоматическая регулировка усиления обеспечивает устойчивое изображение. Влияние помех сведено до минимума автоподстройкой частоты и фазы горизонтальной развертки. Основные технические характеристики телевизора: Размер изображения 481х375 мм. Чувствительность модели 55 мкВ. Разрешающая способность по горизонтали 450 линий, по вертикали 500 линий. Выходная мощность канала звука 2 Вт. Телевизор питаются от сети переменного тока. Колебания напряжения сети не должны превышать 10% в обе стороны от номинального напяжения в 127 или 220 В. Потребляемая мощность 180 Вт. Габаритные размеры телевизора 694х550х430 мм. Вес 42 кг. С начала 1978 года завод выпускал телевизор типа "Славутич-218", а с начала 1979 года телевизор "Славутич-219" по унификации, конструкции, электрической схеме, техническим характеристикам или внешнему оформлению не отличающиеся от телевизора "Славутич-217".

Литература:

  1. Инструкция по эксплуатации к телевизору "Славутич-219".
  2. Электрическая схема телевизора "Славутич-219".
