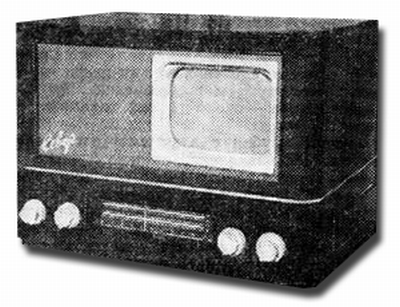

Настольный телевизор "Север"

Телевизионный приёмник чёрно-белого изображения "Север" с I-кв 1952 года выпускал Московский завод телевизионной аппаратуры.

Настольный телевизор "Север" рассчитан на приём телепрограмм, передаваемых в любом из первых трёх каналов, а так же местных ЧМ радиостанций, работающих в диапазоне 66...73 мГц. Чувствительность при приёме телевидения 1000 мкВ и 500 мкВ при приёме радиостанций. Четкость 350...500 линий. ПЧ канала изображения 23 МГц, звука 16,5 МГц. Канал ЧМ приёма соответствуют ГОСТ на радиоприёмники 2 класса. Выходная мощность усилителя 1 Вт. Диапазон воспроизводимых звуковых частот 100...6000 Гц. Телевизор потребляет мощность 190 Вт при приёме телевидения и 100 Вт при приёме радиостанций. Смонтирован телевизор на шасси из металла и заключён в полированный деревянный футляр. Размеры телевизора 580х380х415 мм. Масса 31 кг. Телевизор имеет 17 радиоламп и трубку типа 23ЛК1Б. При приёме радио используется только 8 ламп, питание остальных отключается. На передней панели размещены: громкоговоритель, шкала и четыре сдвоенные ручки управления. Дополнительные регуляторы разверток, линейности и размера кадра выведены на заднюю стенку телевизора. Там же находятся переключатель сети с предохранителем, гнёзда для наружной антенны и входа усилителя низкой частоты. В телевизоре отсутствовали системы АРУ, АПЧ и Ф, АПЧГ. Телевизор "Север" выпускался как опытный до конца 1952 года.
