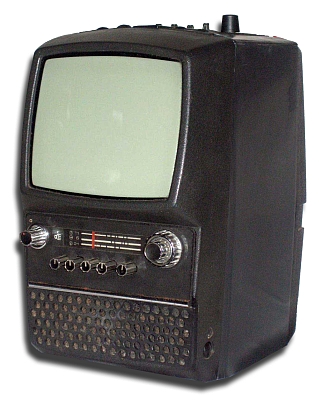

Телевизор "Шилялис-403Д"

Телевизионный приёмник чёрно-белого изображения "Шилялис-403Д" с 1978 года выпускал Каунасский радиозавод.

Малогабаритный, переносный телевизор черно-белого изображения 4-го класса ''Шилялис-403Д'' обеспечивает приём на любом канале МВ и ДМВ диапазонов. Кинескоп размером экрана по диагонали 16 см. В модели используются электронные селекторы каналов, управляемые кнопочным механизмом с блоком памяти на 4-ре фиксированные программы, имеется обзор всего ТВ диапазона. Быстродействующая система АРУ, а также повышенная помехозащищенность трактов блока развертки и УПЧ изображения обеспечивают приём телепередач со специальной антенной "АТА-1" даже в движущемся автомобиле. Телевизор выполнен на 2-х интегральных микросхемах, 39 транзисторах и 33 диодах. Чувствительность в МВ диапазоне 50 мкВ, в ДМВ 100 мкВ. Выходная мощность усилителя НЧ звукового сопровождения - 0,25 Вт. Диапазон воспроизводимых звуковых частот - 300...5100 Гц. Потребляемая мощность при питании от сети 18 Вт, автономного источника постоянного тока напряжением 12 В - 10 Вт. Габариты ТВ - 255х160х220 мм. Вес 5,7 кг.

Литература:

  1. Инструкция по эксплуатации и схема телевизора.
  2. Описание телевизора в журнале Радио № 3 за 1982 год.
