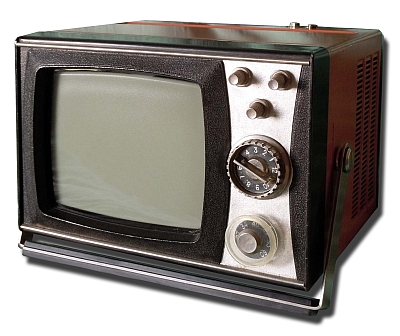

Телевизор "Шилялис-401"

Телевизионный приёмник чёрно-белого изображения "Шилялис-401/Д" с начала 1972 года выпускал Каунасский радиозавод.

Малогабаритный переносный транзисторный телевизор четвёртого класса ''Шилялис-401'' (ПТ-16-IV) предназначен для приёма передач в МВ и ДМВ диапазонах. Благодаря небольшим габаритам, универсальности питания, удобству обращения телевизор можно взять с собой в лес, на реку на прогулку, в турпоход и экспедицию. В телевизоре используется кинескоп 16ЛК1Б с углом отклонения луча 70 градусов. По таким важным потребительским параметрам как чувствительность, диапазон АРУ, выходная мощность в канале звукового сопровождения качество изображения и дальность приёма в МВ диапазоне телевизор ''Шилялис-401'' превосходит аналогичные отечественные модели. Чувствительность 50 мкВ. Номинальная выходная мощность 0,25 Вт. Питание от сети переменного тока, аккумуляторной батареи типа 10КНГ-3,5Д или автомобильного аккумулятора. Размеры телевизора без блока питания 152х230х 215 мм, его масса 3,4 кг. Телескопическая антенна, имеющая длину 1,1 м, в зависимости от условий обеспечивает приём на расстоянии до 70...80 км от телецентра. АС состоит из одного громкоговорителя 0,5ГД-30. Телевизор заводом выпускаллся в двух вариантах, с блоком ДМВ - ''Шилялис-401Д'' и без блока, но с элементами обеспечивающими возможность его установки. На первой фотографии телевизор и его разработчики на ярмарке в Лейпциге (ГДР) в 1972 году, где модели была присуждена золотая медаль.

Литература:

  1. Описание телевизора "Шилялис-401Д" в журнале "Радио" № 5 за 1974 год.
  2. Электрическая схема телевизора.
