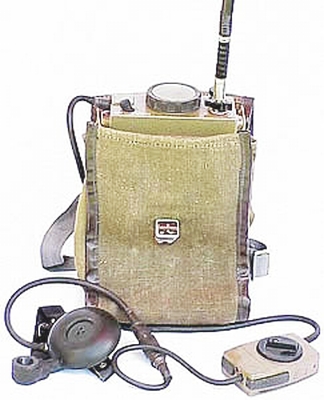

Радиостанция "Р-392" ("Р-392А")

Армейская УКВ-ЧМ радиостанция "Р-392/А" с 1982 года выпускал Оршанский завод "Красный Октябрь".

Радиостанция Р-392 "Сокол" (Р-392А "Сокол-М") предназначена для симплексной радиосвязи на 6 фиксированных частотах в диапазоне 44...50 Мгц. В радиостанции имеется кодирование речи инверсией, шумоподавитель. С однотипной станцией на штатную антенну, на открытой местности уверенная радиосвязь возможна на расстоянии 7...10 километров. Штатный аккумулятор 10-НКГЦ-1Д даёт непрерывную работу радиостанции в течение 10 часов на приём или один час на передачу. Длительность передачи не должна превышать 5 минут. Приёмная часть радиостанции ''Р-392/А'' собрана по супергетеродиной схеме, с двойным преобразованием. Первая ПЧ радиостанции 13 Mгц, вторая 1,6 Mгц. Чувствительность радиостанции 0,5 мкВ. Выходная мощность передатчика не менее 1,5 Вт. Модуляция частотная, с девиацией 5...10 КГц. Питается радиостанция от штатного аккумулятора или другого источника, напряжением 12,6 вольта. Приёмник в режиме шумоподавления потребляет ток 40 мА. Передатчик потребляет до 500 мА. Диапазон рабочих температур от -50 и до +50°C. Габариты радиостанции - 145х60х235 мм, масса комплекта 3,3 кг. Радиостанция с индексом ''А'' работает на других частотах в этом же диапазоне.

Литература:

  1. Монтажные схемы
