Радиостанции "Р-105Д","Р-108Д","Р-109Д"

Носимые УКВ-ЧМ радиостанции "Р-105Д", "Р-108Д" и "Р-109Д" выпускались с 1957 года.

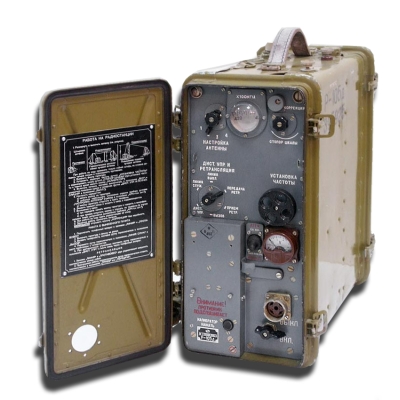

Радиостанция типа ''Р-105Д'' кодовое наименование ''Астра-3'', ранцевая, носимая, ультракоротковолновая, телефонная, с частотной модуляцией, приёмо-передающая, с дистанционным управлением и возможностью ретрансляции сигналов других радиостанций. Предназначена для беспоисковой и бесподстроечной связи в радиосетях или автомобильных радиоузлах. Радиостанции типа ''Р-108Д'' и ''Р-109Д'' (''Астра-2'', ''Астра-1'') имеют такую же конструкцию, электрическую схему, параметры и отличаются диапазоном рабочих частот.

  • ''Р-105Д'' - 36.0...46.1 МГц. В диапазоне находятся 203 рабочих частоты.
  • ''Р-108Д'' - 28.0...36.5 МГц. В диапазоне находится 171 рабочая частота.
  • ''Р-109Д'' - 21.5...28.5 МГц. В диапазоне находится 141 рабочая частота.

Технические характеристики радиостанци "Р-105Д".

  • Диапазон частот: Передача 36.0...46.1 МГц. Приём 36.0...46.1 МГц.
  • Шаг частот: плавная перестройка по шкале через 50 кГц.
  • Отображение частоты: оптическая шкала.
  • Тип излучения: ЧМ.
  • Диапазон рабочих температур -40 +50 °С.
  • Антенный разъем под антенну "Куликова" байонетный.
  • Сопротивление антенны 1...2000 Ом.
  • Источник питания две батареи 2НКН-24 или 2КН-32. Напряжение питания 4.8 В (2х2.4 В).
  • Время работы с батареей (приём/передача 3:1) 12 часов с батареей КН14 и 17.5 часов с батареей 2НКП-20.

Передатчик:

  • Тип: плавный гетеродин (LC генератор).
  • Выходная мощность не менее 1 Вт.
  • Максимальная девиация частоты ±7 кГц.

Приёмник:

  • Тип: супергетеродин с одним преобразованием.
  • Чувствительность не хуже 1.5 мкВ при отношении сигнал/шум 10:1.

Радиостанция имеет антенные устройства следующих типов:

  • гибкая штыревая антенна высотой 1,5 м (с использованием противовеса из 3 лучей или без);
  • комбинированная антенна, состоящая из гибкой штыревой антенны и 6 колен (общая высота антенны 2,7 м), с использованием противовеса из 5 лучей для работы на стоянке;
  • бортовая антенна состоящая из комбинированной штыревой антенны, специального кронштейна, с амортизатором для крепления антенны на борту автомашины и соединяющего проводника длиной 1 метр, для работы на ходу автомашины;
  • лучевая антенна направленного действия длиною 40 м, подвешенная на высоте 1 метр над землёй для работы на повышенные расстояния и из укрытий;
  • повышенная антенна, состоящая из лучевой антенны длиною 40 м, поднятой у радиостанции на высоту 5...6 м, с постепенно снижающимся противоположным концом, направленным на корреспондента, для работы на повышенные дальности и из укрытий.

При комбинации различных антенн, уверенная связь между двумя однотипными радиостанциями возможна на удалении до 10 километров при использовании простых антенн и до 35...40 километров при использовании сложных антенн.

john
Не в сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

Радиостанции Р-108Д и Р-109Д работали в любительском диапазоне 28,0-29,7 МГц и использовались в радиоклубах ДОСААФ, в частности, в качестве передатчиков в соревнованиях по «охоте на лис». Четырёхсекционный блок конденсаторов переменной ёмкости от станций «Астра» применялся в популярном трансивере UW3DI, поэтому списанные радиостанции высоко ценились коротковолновиками.
