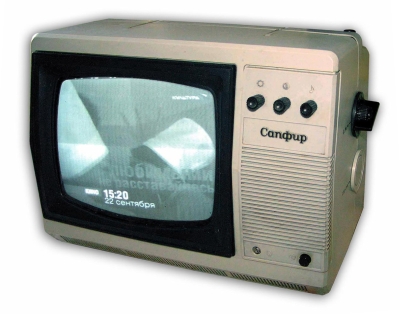

Телевизор "Сапфир-23ТБ-307/Д"

Телевизионный приёмник чёрно-белого изображения "Сапфир-23ТБ-307/Д" с 1991 года выпускал Рязанский телевизионный завод.

''Сапфир 23ТБ-307/Д'' - малогабаритный переносной транзисторный телевизор с интегральными схемами. Телевизор с индексом "Д" выпускался с установленным селектором каналов ДМВ диапазона СК-Д-24. Телевизор без индекса выпускался без селектора, но с возможностью его установки. В телевизоре применен кинескоп 23ЛК13Б-2 с диагональю экрана 23 см и с углом отклонения луча 90°. Телевизор обеспечивает приём телевизионных передач на любом из 12 каналов диапазона MB и на любом из каналов с 21 по 60 в диапазоне ДМВ; прослушивание звука на головные телефоны при отключенном громкоговорителе. АРУ обеспечивает устойчивое изображение. Влияние помех минимально при помощи АПЧ и Ф. Раэмер изображения 140х183 мм. Чувствительность канала изображения в MB диапазоне 40 мкВ, ДМВ - 70 мкВ. Разрешающая способность по горизонтали 350 линий. Номинальная выходная мощность канала звукового сопровождения 0,2 Вт. Диапазон воспроизводимых частот 400...3550 Гц. Напряжение питания, при котором телевизор работает: от сети 198...242 В, от автономного источника 12,5...15,8 В. Потребляемая мощность от сети 30 Вт, от автономного источника 20 Вт. Габариты телевизора 250х350х230 мм. Масса 5,5 кг.
