Радиограммофон "Волга"

Электрофон сетевой ламповый "Волга" с начала 1957 года выпускал завод № 205 имени Н.С.Хрущева Саратовского СНХ.

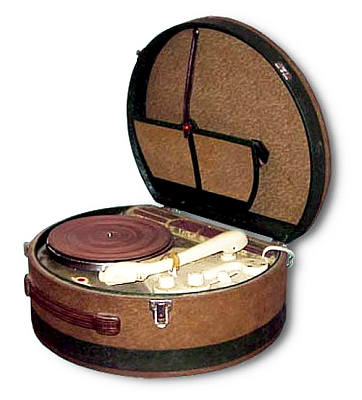

Компактный ламповый радиограммофон (электрофон) "Волга" выполнен в овальном картонном ящике оклеенном павинолом или дермантином. Его размеры 364х315х150 мм. Основные узлы аппарата те же, что и в радиограммофоне ''Юбилейный'', но установлен более совершенный электродвигатель. В АС применён громкоговоритель 1ГД-9 укрепленный на задней стенке ящика. В трехкаскадном УНЧ применены лампы 6Н8С и 6П6С. Для уменьшения искажений второй и третий каскады охвачены отрицательной обратной связью. Регулировка тембра вч осуществляется в цепи отрицательной обратной связи. Номинальная выходная мощность УНЧ 1 Вт, максимальная 2 Вт. Уровень фона -35 дБ. Полоса воспроизводимых звуковых частот - 100...7000 Гц. Для питания усилителя электрофона использован двухполупериодный выпрямитель на кенотроне типа 6Ц5С. Масса радиограммофона около 6 кг.

Литература:

  1. Описание радиограммофона в журнале Радио № 2 за 1959 год. В схеме опечатка, вместо кенотрона 6Ц5С описанного в статье, указан кенотрон 6Ц4П.
  2. Инструкция по эксплуатации радиограммофона.
