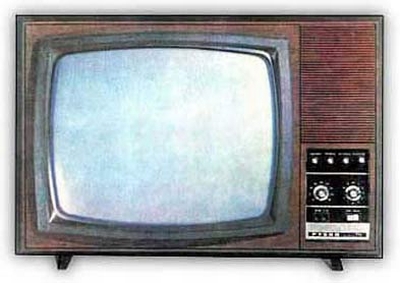

Телевизор "Рубин-711/Д"

Телевизионный приёмник цветного изображения "Рубин-711/Д" с 1975 года выпускал Московский телевизионный завод.

Унифицированный лампово-полупроводниковый телевизионный приёмник цветного изображения второгокласса ''Рубин-711'' (тип УЛПЦТ-59-II-11/10) собран на основе серийного телевизора ''Рубин-707''. По сравнению с ним, в новую модель внесён ряд принципиальных изменений. Здесь использован новый блок развёрток, с полупроводниковым умножителем, что позволило исключить три радиолампы и соответственно снизить потребляемую мощность и выделение тепла. Изменена схема центровки растра по горизонтали. В акустической системе ТВ применены новые громкоговорители 3ГД-38Е и 2ГД-36. Номинальная выходная мощность канала звука 1,5 Вт. Диапазон воспроизводимых звуковых частот 80...12500 Гц. Потребляемая от электросети мощность 250 Вт. Габариты телевизора 525х550х785 мм, вес 55 кг. Цена ТВ - 650 рублей. Телевизор выпускался в 2-х оформлениях и с регуляторами обычного и ползункового типа. Авторы разработки Б.И.Ананский, Л.Е.Кевеш, М.А.Мальцев, Ю.М.Фёдоров, В.Н.Стрелков. Телевизор выпускался с начала 1975 года по 1977 год включительно. Всего было выпущено 109.111 телевизоров. В телевизоре применено: Радиоламп - 7. Транзисторов - 47. Диодов - 70.

Литература:

  1. Инструкция по эксплуатации телевизора "Рубин-711/Д".
