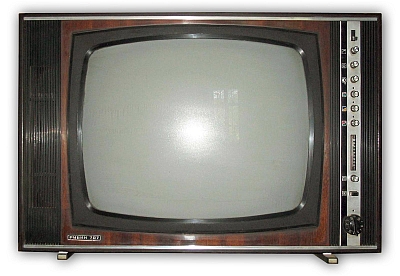

Телевизор "Рубин-707/Д"

Телевизионный приёмник цветного изображения "Рубин-707/Д" с начала 1971 года выпускал Московский телевизионный завод.

''Рубин-707'' - это первый отечественный унифицированный цветной лампово-полупроводниковый телевизор второго класса. Разработали телевизор: Б.И.Ананский, С.Э.Кишиневский, В П.Горанская, Я.Л.Пекарский. Телевизор рассчитан на приём цветных и ч/б передач в МВ и ДМВ диапазонах (индекс Д). В модели применён кинескоп 59ЛКЗЦ, с алюминированным цветным экраном и отклонением электронного луча 90°. Регулировки цветового тона дают изображение хорошего качества. В телевизоре применено 46 транзисторов, 62 диода, 10 радиоламп. Конструктивно телевизор состоит из 7 блоков: блока строчной и кадровой разверток, цветности, радиоканала, сведения, питания и управления. Блоки соединяются друг с другом при помощи разъемов. Стандартные параметры блоков позволяют производить взаимную замену без регулировки. АС состоит из двух фронтальных громкоговорителей 1ГД-36 и одного бокового 4ГД-7. Регулировка тембра по низшим и высшим звуковым частотам обеспечивают чистый звук. Благодаря использованию автоматических регулировок, настройка телевизора очень проста и доступна любому. Чувствительность модели 50 мкВ в МВ и 110 мкВ в ДМВ диапазоне. Номинальная выходная мощность канала звука 1,5 Вт. Потребляемая от электрической сети 127 или 220 В. мощность 270 Вт. Габариты телевизора 800х545х555 мм. Его масса 58 кг. Всего заводом с 1971 по 1975 год изготовлено 143.197 телевизоров.

Литература:

  1. Рекламный проспект в журнале Радио № 7 за 1971 год.
  2. Реклама в журнале Радио № 1 за 1973 год.
  3. Описание модели в журнале Радио № 8 за 1973 год.
  4. Инструкция по эксплуатации телевизора "Рубин-707/Д".
