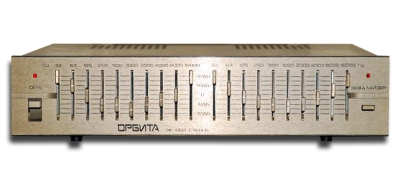

Эквалайзер "Орбита ЭК-002-стерео"

Эквалайзер "Орбита ЭК-002-стерео" с I-кв 1985 года выпускал Ростовский завод "Электроаппарат".

''Орбита ЭК-002-стерео'' - многополосный двухканальный регулятор тембра, предназначенный для коррекции амплитудно-частотной характеристики звуковоспроизводящих трактов радиоаппаратуры. С помощью аппарата можно улучшить звучание громкоговорителей, уменьшить шумы и помехи магнитных фонограмм, снизить рокот электропроигрывателя. Эквалайзер имеет два светодиодных индикатора режимов работы. Рабочий диапазон звуковых частот 20...20000 Гц. Пределы регулирования уровня сигнала ±12 дБ. КНИ в рабочем диапазоне частот 0,02%. Отношение сигнал/взвешенный шум 95 дБ. Переходное затухание между каналами на частоте 1 кГц - 55 дБ. Входное сопротивление 47кОм. Потребляемая мощность 20 Вт. Габариты эквалайзера - 320х320х60 мм. Его масса 5 кг. Цена 190 рублей. Эквалайзер входил в музыкальный комплекс "Орбита-002С".

Литература:

  1. Электрическая и монтажная схемы эквалайзера.
