Радиоприёмники "Меридиан-201" и "Украина-201"

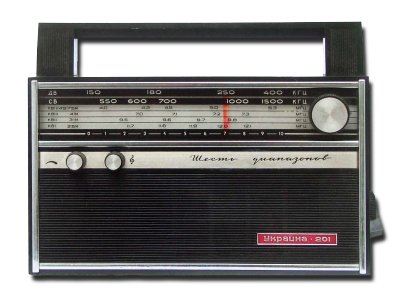

Портативные радиоприёмники "Меридиан-201" и "Украина-201" с 1971 года выпускал Киевский завод Радиоприбор.

Переносные приёмники 2 класса ''Меридиан-201'' и ''Украина-201'' собраны по одинаковой электрической схеме и конструкции, а отличаются только наименованием и оформлением. Они предназначены для приёма радиостанций, работающих в диапазонах длинных, средних и коротких волн. КВ диапазон разбит на 4-ре поддиапазона. Приём на всех диапазонах ведется на магнитную антенну, а на КВ еще и на телескопическую. Все каскады приёмников, за исключением предоконечного и выходного каскадов усилителя НЧ, выполнены на интегральных схемах. Всего в приёмнике 3 интегральные схемы: гетеродин и преобразователь частоты; усилитель ПЧ и детектор; предварительные каскады усилителя. Применение интегральных схем привело к переработке схемы приёмника ''Меридиан''. Незначительные изменения претерпели только лишь входные цепи и резонансные цепи гетеродина. Выходная номинальная мощность радиоприёмника 0,4 Вт. Работают они на один громкоговоритель 1ГД-28. Питание от 6 элементов 343 или от 2-х батарей 3336Л, соединенных последовательно. Размеры радиоприёмника 275х200х78 мм, вес 1,8 кг.

Литература:

  1. Инструкция по эксплуатации и схема приёмника "Меридиан-201".
  2. Описание и схемы приёмников "Меридиан-201" и "Украина-201" в справочнике И.Ф.Белова и Е.В.Дрызго.
  3. Электрическая схема приёмника "Украина-201".
