Радиоконструктор "Олимп-2"

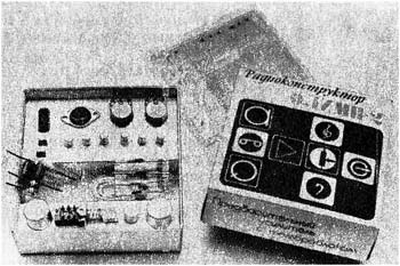

Радиоконструктор "Олимп-2" (Предварительный усилитель с темброблоком) с 1980 года выпускало Винницкое ЦКБИТ.

Предварительный усилитель с темброблоком ''Олимп-2'', который можно собрать из набора выпускаемого заводом при Центральном конструкторском бюро информационной техники в г. Винница, на Украине рассчитан на совместную работу с усилителем мощности ''Олимп-1'' или любым другим аналогичным усилителем, чувствительностью не менее 250 мВ. Чувствительность усилителя с микрофонного входа 1...2 мВ, со входа для приёмника 20...40 мВ и со входа для подключения магнитофона 200...250 мВ. Диапазон рабочих частот 20...30000 кГц. Напряжение низкочастотного сигнала на выходе около 250 мВ. Глубина регулировки тембра на частотах 100 Гц и 10 кГц не менее ±15 дБ. Питание предварительного усилителя осуществляется от блока ''Олимп-3'' или любого другого нестабилизированного двухполярного источника напряжением 18...20 В. Общий потребляемый ток предусилителя около 50 мА.

Литература:

  1. Журнал "Радио" № 2 за 1981 год.
