Радиоконструктор "Олимп-1"

Радиоконструктор "Олимп-1" (Усилитель мощности) с I-кв 1980 года выпускало Винницкое ЦКБИТ.

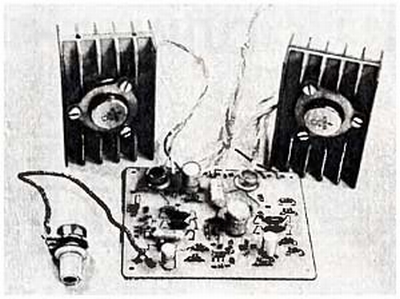

Набор ''Олимп-1'' содержит всё необходимое для сборки усилителя мощности: транзисторы, резисторы, конденсаторы, диоды, печатную плату, теплоотводящие радиаторы для мощных транзисторов, монтажный и экранированный провод для входных и выходных цепей. Усилитель мощности может быть нспользован совместно с магнитофоном, радиоприёмником и другими источниками сигналов имеющими выходное напряжение 200...250 мВ. Для питания усилителя необходим нестабилизированный двухполярный источник, напряжением 2х20 вольт со средней, заземлённой точкой. Основные технические характеристики: номинальная выходная мощность на нагрузке сопротивлением 4 Ома, при коэффициенте гармоник не более 1% - 10 Вт, максимальная не менее - 25 Вт. Диапазон эффективно воспроизводимых частот при неравномерности частотной характеристики не более 1 дБ - 20...40000 Гц, Чувствительность при номинальной выходной мощности - 300 мВ. Общий потребляемый ток при номинальной мощности около 1,5 А. Вход ное сопротивление усилителя около 10 кОм. Розничная цена радиоконструктора 19 рублей.

Литература:

  1. Журнал "Радио" № 1 за 1981 год.
