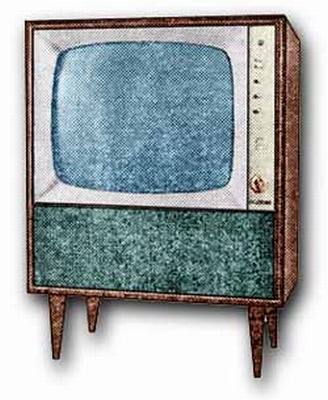

Телевизоры "Рубин-110" и "Рубин-111"

Телевизионный приёмник чёрно-белого изображения "Рубин-110" и "Рубин-111" с 1967 года выпускал Московский телевизионный завод.

Телевизор ''Рубин-110'' по техническим параметрам относится к первому классу. Схема разработана СКБ завода совместно с НИИ МРП СССР с учетом последних достижений ТВ техники. В телевизоре применён кинескоп 65ЛК1Б с размером экрана по диагонали 65 см и углом отклонения луча 110° и улучшенная АС с двумя громкоговорителями 4ГД7, ряд новых радиоламп. Переключение каналов сенсорное и происходит нажатием кнопки. Кроме обычного селектора, имеется конвертер позволяющий принимать телецентры работающие в ДМВ. Чувствительность модели в МВ диапазоне 20 мкВ. Избирательность 50 дБ. Чёткость в центре 500 линий. Яркость и контрастность увеличились благодаря повышению ускоряющего напряжения кинескопа. В ТВ имеется корректор чёткости. Повышено качество звука. Полоса воспроизводимых звуковых частот возросла до 50...12000 Гц против 100...10000 Гц в моделях 2-го класса, коэффициент нелинейных искажений уменьшен до 4%, а давление звука увеличено до 1 н/м. По качеству звука телевизор не уступают лучшим образцам приёмников 1-го класса. Усовершенствована АПЧГ. Наличие соответствующего устройства позволяет генераторам разверток автоматически входить в синхронизацию, поэтому органов подстройки частоты строк и кадров нет. Улучшения внесены в настройку и дистанционное управление. Выбор телецентра на любом из 12 каналов осуществляется нажатием одной из пяти клавиш на передней панели. Переход на приём в ДМВ, выполняется нажатием шестой клавиши. Переключение программ возможно и с ПДУ, но несколько иным способом: одна кнопка на пульте служит для перехода с МВ на ДМВ диапазон, а вторая для переключения программ в МВ. Для индикации каналов на передней панели ТВ установлен цифровой указатель. Кроме переключения программ с ПДУ можно регулировать яркость, громкость, включить и выключить телевизор. Головные телефоны можно подключить не только к телевизору но и к ПДУ. Разработано несколько вариантов оформления телевизора; для установки на полу на столе и для встраивания в секционную мебель, в этом случае телевизор разделяется на две части, в одной расположена АС и устройства входа, а в другой всё остальное. Производился также и удешевлённый вариант, телевизор ''Рубин-111'', который отличается отсутствием клавишного и дистанционного переключения программ, а канал определялся по положению рукоятки ПТК. Телевизоры выпускались до конца 1970 года, а всего выпущено 2909 экземпляров. Конструкторы ТВ: Я.Ф.Эфрусси, Л.Е.Кевеш, В.П.Горанская, А.Ф.Красильников.

Литература:

  1. Описание моделей в справочнике Ельяшкевича.
  2. Описание моделей в брошюре МРБ № 758.
  3. Описание моделей в журнале "Радио" № 4 за 1967 год.
