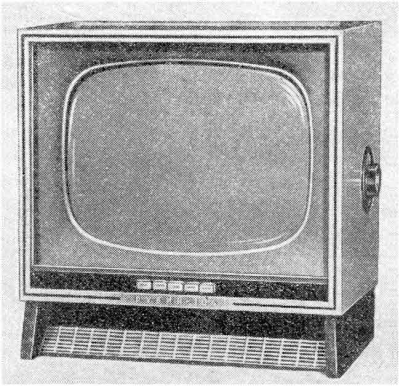

Телевизор "Рубин-104"

Телевизионный приёмник чёрно-белого изображения "Рубин-104" с 1960 года выпускал Московский телевизионный завод.

Конструктор модели В.М.Хахарев. Сетевой телевизор ''Рубин-104'' выпускался в течении 1960 года небольшой опытной серией. По некоторым данным было выпущено 1300 телевизоров в настольном оформлении и 400 в напольном. Телевизор относится ко второму потребительсому классу. Он собран на кинескопе 43ЛК5Б с углом отклонения электронного луча в 110 градусов. В модели применены АРУ и АПЧГ, в связи с чем отсутствует ручка подстройки гетеродина. Применены стабилизация горизонтального размера строк, введена стабилизация вертикального размера. Подавляющее количество элементов размещены на печатных платах. Телевизор работает в стандартных 12 каналах. Его чувствительность по каналу изображения в 100 мкВ позволяет принимать студии в радиусе до 80 км. Чувствительность по каналу звука 50 мкВ, по ЧМ приёму 30 мкВ. Акустическая система состоит из двух одноватных громкоговорителей и расположена спереди внизу телевизора. Диапазон воспроизводимых частот звука 80...8000 Гц. Благодаря применению малогабаритных деталей и нового кинескопа телевизор имеет небольшие габариты, массу и потребляемую мощность 100 Вт. Габариты настольного телевизора 450х450х300 мм. Вес 16 кг. По такой конструкции и схеме, но с кинескопом 53 см по диагонали завод выпускал опытно телевизор ''Алмаз-104'', который выпускался также в двух вариантах оформления. В напольном варианте к футляру прикреплена подставка. В варианте настольного оформления тоже имеется подставка, но она значительно ниже напольной. Под футляром, на специальной доске с некоторым наклоном расположены два эллиптических громкоговорителя 1ГД-9. В напольной модели добавляется еще один громкоговоритель. В телевизоре применён кинескоп 53ЛК6Б. Разрешающая способность в центре экрана по горизонтали 500 линий, вертикали 550 линий. Полоса воспроизводимых звуковых частот для напольной модели 60...10000 Гц, настольной 80...8000 Гц. Звуковое давление в полосе воспроизводимых частот 8 бар. Питание телевизора осуществляется от сети переменного тока: 127, 220 или 237 В. Потребляемая мощность при приёме ТВ 185 Вт; ЧМ станций 60 Вт. Размер изображения на экране 370х475 мм. Размеры телевизоров: в напольном оформлении 1120х565 х95 мм, в настольном 580х565х395 мм. Вес в напольном оформлении 40 кг; в настольном 36 кг. В обоих моделях применён регулятор громкости с тонкомпенсадией низких частот. Обе модели в обоих вариантах оформления были модернизированы в плане уменьшения габаритов и массы.

Литература:

  1. Журнале "Радио" № 1 за 1960 год.
