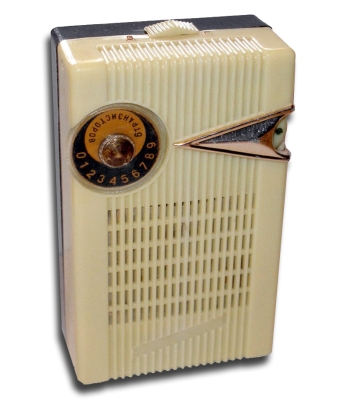

Радиоприёмник "Мир"

Портативный транзисторный радиоприёмник "Мир" выпускал Минский радиозавод с 1962 года.

Карманный супергетеродинный радиоприёмник ''Мир'' разработан в СКБ Минского радиозавода. Он представляет собой супергетеродин, работающий в диапазонах ДВ и СВ, собранный на шести транзисторах типа П401 и П13А, с питанием от батареи типа ''Крона'' или аккумуляторной батареи ''7Д-0,12'' с напряжением 9 вольт. Приём осуществляется на внутренние магнитные антенны. Средняя чувствительность приёмника в диапазонах: ДВ 3,0, СВ 2,0 мВ/м. Избирательность по соседнему каналу - 16...20 дБ. Номинальная выходная мощность 70 мВт при коэффициенте нелинейных искажений 10%. Полоса частот воспроизводимых громкоговорителем 0,25ГД-1 450-3000 Гц. Действие АРУ равно 12 дБ. Промежуточная частота 465 кГц. Ток покоя 5...7,5 мА, работоспособность сохраняется при снижении питания до 5,6 вольт. В случае питания приёмника от аккумулятора, его подзарядка производится от электросети без вынимания из отсека. Длительность непрерывной работы приёмника при средней громкости от батареи ''Крона'' - 20 часов, аккумулятора ''7Д-0,12'' 10 часов. Размеры приёмника 125х72х38 мм. Вес с батареей 340 гр. Корпус изготовлен из цветного полистирола. Цена радиоприёмника 41 рубль 40 копеек. В 1963 году радиоприёмник модернизирован, были улучшены параметры и увеличен корпус.

Литература:

  1. Инструкция по эксплуатации.
  2. Описание модели в Радио 1-1964.
  3. Описание в справочнике Белова/Дрызго.
