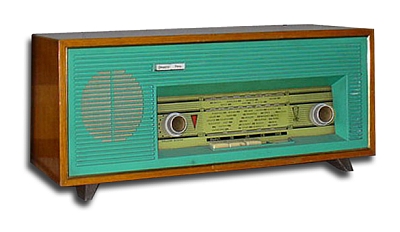

Настольный радиоприемник "Минск-62"

Настольный радиоприемник "Минск-62" выпускал Минский радиозавод с 1962 года.

Радиоприёмник ''Минск-62'' предназначен для приёма радиовещательных станций в диапазонах: ДВ, СВ и УКВ. Приём в диапазонах ДВ, СВ ведётся на внутреннюю поворотную магнитную или наружную, а в диапазоне УКВ на внутренний вибратор или наружную антенну. Есть гнёзда подключения звукоснимателя. Питание универсальное, от источника постоянного тока напряжением в 9 В или от сети. Чувствительность, при отношении напряжения сигнал/шум 20 дБ; на УКВ 30 мкВ, ДВ, СВ диапазонах 2,5/1,5 мВ/м, на наружную антенну 20 мкВ. Избирательность на всех диапазонах - 26 дБ. Частотная характеристика всего тракта по звуковому давлению в диапазонах: ДВ, СВ при неравномерности 14 дБ 150...3500 Гц, в диапазоне УКВ 150...7000 Гц. Коэффициент нелинейных искажений 7%. Средний ток потребления 40 мА, а ток покоя 12 мА. Номинальная выходная мощность 150 мВт. Приёмник оформлен в футляре светлых пород дерева. Лицевая стенка из пластмассы. Органы управления находятся спереди. Сзади установлены: переключатель ''Батареи-сеть'', напряжения сети с предохранителем, гнёзда звукоснимателя, наружных антенн и заземления, зажимы внешнего источника питания. Внутренняя УКВ антенна выполнена из фольги, наклеенной на заднюю стенку. Конструктивно приёмник состоит из УКВ блока ВЧ блока, блока УНЧ и выпрямителя. Монтаж блоков выполнен печатным методом, что повысило надежность и механизировало процесс монтажа. Размеры приёмника 525х230х220 мм. Вес 8 кг. Цена приёмника 69 рублей 80 копеек.

Литература:

  1. Описание модели в брошюре МРБ № 494.
