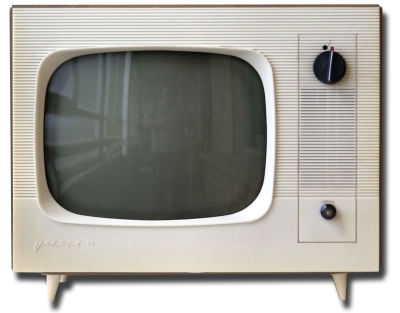

Телевизор "Рекорд-64"

Телевизионный приёмник чёрно-белого изображения "Рекорд-64" с 1964 года выпускал Воронежский завод "Электросигнал".

Унифицированный телевизор 3-го класса ''Рекорд-64'' (УНТ-35) выполнен на кинескопе типа 35ЛК2Б и рассчитана работу в 12 каналах в диапазоне: 48,5...230 Мгц. Чёткость изображения в центре экрана 500 линий. Число градаций 8. Чувствительность около 200 мкВ. Полоса воспроизводимых частот звука 150...5000 Гц при неравномерности 14 дБ. Акустическое давление, при мощности усилителя 0,5 Вт на громкоговорителе типа 1ГД-18, не менее 3 бар. Телевизор питается от эл. сети 110, 127 или 220 В. Потребляемая мощность 130 Вт. Конструкция разбита на блоки с печатными платами. Габариты модели 480х380х510 мм. Вес 21 кг. Цена телевизора 212 рублей. С начала 1966 года по такой же конструкции и электрической схеме завод выпускал телевизор "Рекорд-64-2". Телевизор "Рекорд-64-2", как и "Рекорд-64" выпускали с различными вариантами оформления панели.

Литература:

  1. Инструкция по эксплуатации телевизора "Рекорд-64".
  2. Электрическая схема унифицированных телевизоров УНТ-35.
  3. Описание телевизора "Рекорд-64" и др. в справочнике МРБ № 634.
  4. Описание телевизоров УНТ-35 в справочнике ТРЗ № 29.
