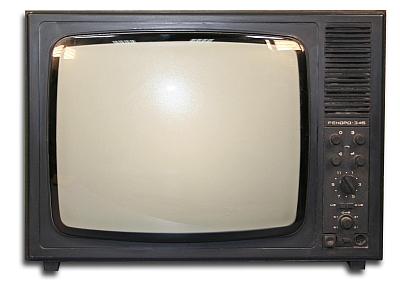

Телевизор "Рекорд-345"

Телевизионный приёмник чёрно-белого изображения "Рекорд-345" с 1982 года выпускал Александровский радиозавод.

Телевизор ''Рекорд-345'' (3УЛПТ-50-III-1) это унифицированный лампово-полупроводниковый телевизионный приёмник. Выпускался в настольном оформлении с различными вариантами отделки корпуса и передней панели. В телевизоре применён кинескоп 50ЛК2Б с размером экрана по диагонали 50 см и углом отклонения луча 110°. Телевизор обеспечивает приём телепрограмм, на любом из 12-ти каналов МВ диапазона. Для приёма в диапазоне ДМВ нужно установить блок ДМВ что предусмотрено конструкцией ТВ. Возможно прослушивание звукового сопровождения на головные телефоны с выключенной АС. АРУ обеспечивает устойчивое изображение. Влияние помех сведено к минимуму системой АПЧФ. Размер изображения 394x308 мм. Чувствительность ТВ 110 мкВ. Разрешающая способность 400 линий. Номинальная выходная мощность канала звука - 0,5 Вт. Диапазон воспроизводимых звуковых частот - 125...7100 Гц. Питание от сети переменного тока с напряжением 220 В. Потребляемая мощность 155 Вт. Колебания напряжения сети +5, -10% от номинального значения. Габариты ТВ - 604x370x450 мм. Вес 28 кг.

Литература:

  1. Инструкция по эксплуатации телевизора "Рекорд-345".
  2. Электрическая схема модели 3УЛПТ-50-III-1.
