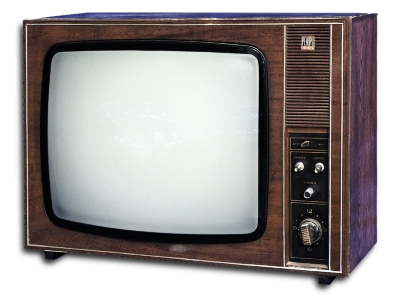

Телевизор "Рекорд-335"

Телевизионный приёмник чёрно-белого изображения "Рекорд-335" с начала 1975 года выпускал Александровский радиозавод.

Телевизор ''Рекорд-335'' (УЛТ-50-III-2) производился в настольном и напольном оформлениях, выполнен в футляре из дерева и облицован под ценные породы, с разными вариантами отделки корпуса и передней пластмассовой панели. Шасси специальной конструкции, на котором расположены все печатаные платы из фольгированного гетинакса. Отдельно от шасси расположены, кинескоп 50ЛК-1Б с отклоняющей системой ОС-110А, ПТК и громкоговоритель. Сзади телевизор закрыт пластмассовой крышкой. Телевизор работает на любом из 12-ти каналов в зоне уверенного приёма телецентра. Основные ручки управления расположены на передней панели, а вспомогательные на верхней части задней стенки. Звуковое сопровождение передач производится громкоговорителем 1ГД-36. Имеются системы АРУ и АПЧ и Ф. Есть гнёзда для магнитофона для записи звука и прослушивания его на телефонах.

Литература:

  1. Электрическая схема телевизора "Рекорд-335".
