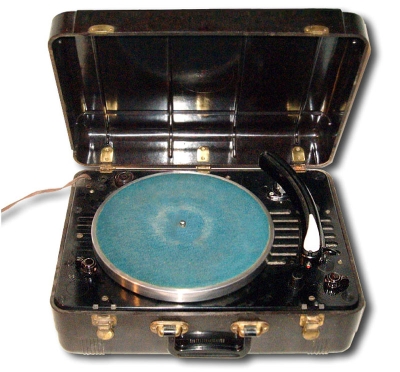

Универсальный радиограммофон "УП-2М"

Радиограммофон сетевой ламповый "УП-2М" с начала 1957 года выпускали Государственный союзный электротехнический завод "Эльфа" и Московский электромашиностроительный завод. Радиограммофон ''УП-2М'' собран на базе предыдущей модели ''УП-2'' и по электрической схеме и конструкции от него не отличается. Основное отличие модели - пуск электродвигателя с помощью тонарма и наличие автостопа, по окончании проигрывания грамзаписи. В модели применён новый тонарм, который вскоре был опять заменён на более современный. Выключатель сети совмещён с регулятором громкости, а выключатель электродвигателя убран. Радиограммофон так же собран трёх радиолампах, две из которых 6Н9С и 6П6С работают в усилителе низкой частоты, а третья, 6Ц5С в двухполупериодном выпрямителе. Усилитель работает на громкоговоритель 1ГД-5 отдавая ему выходную мощность до 1 Вт. Акустическая система эффективно воспроизводит полосу звуковых частот от 100 до 6000 Гц. Радиограммофон проигрывает обычные и долгоиграющие пластинки, расчитанные на скорость 78 об/мин, а так же долгоиграющие пластинки с уплотнённой микрозаписью и расчитанные на скорость 33 об/мин. Потребляемая мощность 60 Вт. Габариты аппарата 160х350х260 мм. Вес 5 кг.

Литература:

  1. Инструкция по эксплуатации
