Универсальный пригрыватель "УП-2"

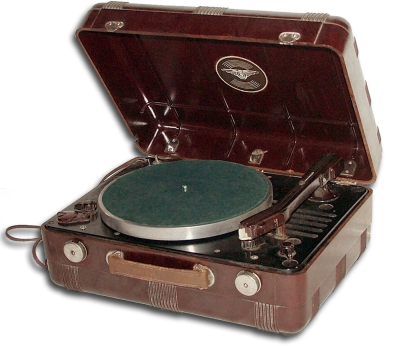

Радиограммофон сетевой ламповый "УП-2" с 1953 года выпускал Государственный союзный электротехнический завод "Эльфа".

Словосочетание ''Радиограммофон'' означает что такой аппарат проигрывает граммофонные пластинки без помощи радиоприёмника. Аппараты воспроизводящие грамзапись с помощью усилителя радиоприёмника или внешнего усилителя назывались электрограммофонами, а с середины 60-х годов 20 века, назывались электропроигрывателями, а аппараты имеющие в составе усилитель нч и акустическую систему - электрофонами. Радиограммофон ''УП-2'' собран на 3-х радиолампах, две из которых 6Н9С и 6П6С работают в усилителе НЧ, а третья 6Ц5С в двухполупериодном выпрямителе. Усилитель НЧ нагружен на громкоговоритель 1ГД-1, отдавая ему номинальную выходную мощность 0,5 Вт. АС воспроизводит полосу частот от 150 до 6000 Гц. Аппарат проигрывает обычные пластинки на скорости вращения 78 об/мин и долгоиграющие на этой же скорости, но с уплотнённой микрозаписью или долгоиграющие, расчитанные на скорость 33 об/мин. Аппарат потребляет от сети мощность 50 Вт. Габариты модели 398х294х168 мм. Вес 5 кг.

Литература:

Журнал "Радио" № 12 за 1954 год.
