Радиоприёмники "Меридиан-235/236"

Радиоприёмники "Меридиан-235/236" выпускал Киевский завод Радиоприбор с 1986 и 1987 года соответственно.

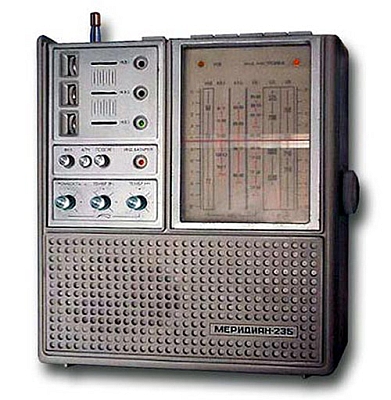

"Меридиан-235" - радиоприёмник предназначенный для приёма радиостанций в диапазонах ДВ, СВ, KB и УКВ. Он имеет встроенную магнитную антенну для ДВ, СВ диапазонов, в KB и УКВ диапазонах штыревую телескопическую, фиксированную настройку на одну из трёх станций и АПЧ в диапазоне УКВ, регулировку тембра по ВЧ и НЧ, гнёзда для внешней антенны, магнитофона и головных телефонов. Ручка переноски - убирающаяся. Основные данные: Диапазоны радиоволн (частот), метров (кГц) - ДВ 2000...740,7 (150...405). СВ 571,4...186,9 (525...1605). КВ-1 - 51,7...41,2 (5,8...7,3). КВ-2 - 31,6...30,6 (9,5...9,8 ). КВ-3 - 25,6...24,8 (11,7...12,1). УКВ 4.56...4,11 (65,8...73). Чувствительность на своих антеннах, мВ/мВ: ДВ - 0,4, СВ - 0,25, KB 0,1, УКВ - 0,02. Селективность по соседнему по каналу, дБ: соседнему (при расстройке на ±9 кГц) - 34, зеркальному в диапазонах: ДВ-40, СВ 30, KB-12, УКВ-32. Промежуточная частота, кГц (МГц): AM - 465, ЧМ - 10,7. Регулировка тембра звуковых частот, не менее, дБ - 12. Действие АРУ: при изменении сигнала на входе на 40 дБ, на выходе не более, дБ - 10. Полоса воспроизводимых звуковых частот, Гц: ДВ СВ, KB - 125...4000, УКВ - 125...10000. Выходная мощность Вт: максимальная при питании от батарей 0,8, сети 1,5. Источник питания 6 элементов - 343 или электросеть Напряжение питания 9 В. Потребляемый ток при отсутствии сигнала, мА - 60. Габариты, мм 280х250х90. Вес, кг 2,8. Цена 135 рублей. Радиоприёмник ''Меридиан-236'' - ничем не отличается от приёмника ''Меридиан-235''.

Литература:

  1. Электрические и электромонтажные схемы радиоприёмника "Меридиан-235" в справочнике Ю.П.Алексеева
