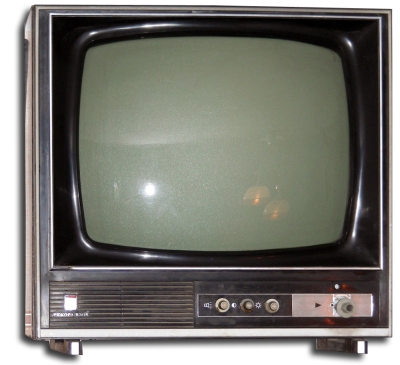

Телевизор "Рекорд В-305"

Сетевой унифицированный ч/б телевизор "Рекорд В-305" выпускал Воронежский завод "Электросигнал" с 1970 года.

Сетевой настольный унифицированный ламповый телевизор 3 класса ''Рекорд В-305'' серия (УЛТ-47-III-2) рассчитан на приём передач чёрно-белого телевидения, на любом из 12 каналов метрового диапазона. Электрическая схема и конструкция телевизора аналогична модели ''Рекорд В-301''. Лишь немного изменилось его оформление. В телевизоре применён кинескоп - 47ЛК2Б, громкоговоритель 1ГД-36. Чувствительность телевизора 150 мкВ. Номинальная выходная мощность 0,5 Вт. Диапазон воспроизводимых звуковых частот 125...7100 Гц. Потребляемая мощность 160 Вт. Размеры аппарата - 515х429х352 мм, его масса 29 кг. Были серии телевизоров для установки на полу. Нет сведений, что Александровский радиозавод производил телевизор ''Рекорд-305''.

Литература:

  1. Инструкция по эксплуатации телевизора.
  2. Электрическая схема.
