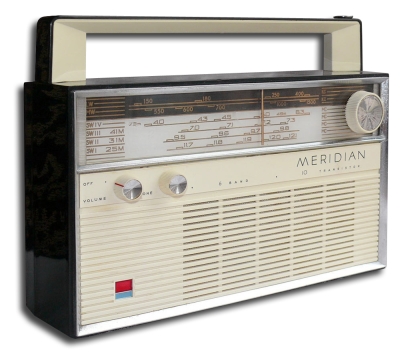

Радиоприёмник "Меридиан"

Радиоприёмник "Меридиан" с 1967 года выпускал Киевский завод "Радиоприбор".

Радиоприёмник ''Мередиан'' предназначен для приёма радиостанций в диапазонах ДВ, СВ и КВ, рразбитом на 4 поддиапазона, 3 растянутые (25, 31, 41) и 1 полурастянутый (49...75 м). По электроакустическим параметрам приёмник соответствует требованиям к переносным моделям 2 класса, а по чувcтвительности и избирательности по соседнему и зеркальному каналам в диапазоне СВ и АРУ превосходит их. Одним из важных эксплуатационных преимуществ в сравнении с другими подобными приёмниками, является наличие магнитной антенны, помимо телескопической на коротковолновых поддиапазонах работающей с достаточно высокой эффективностью. Схема приёмника выполнена на 10 транзисторах. Приёмник выпускали и на экспорт, отличие которого было только в надписях на английском языке. Основные параметры приёмника следующие: Реальная чувствительность при приёме на магнитную антенну в диапазоне ДВ - 1,5 мВ/м, СВ - 0,8 мВ/м, КВ-1...KB-IV - 0,4 мВ/м, на телескопическую антенну в диапазонах КB-I...KBIII 50 мкВ, КВ-IV 100 мкВ. Избирательность но соседнему каналу (при расстройке на 10 кГц) не хуже 46 дБ. Избирательность по зеркальному каналу в диапазонах: ДВ 40 дБ, на СВ 30 дБ, и на KB 12 дБ. АРУ работает таким образом, что при изменении напряжения на входе приёмника на 40 дБ напряжение на выходе меняется на 6 дБ. Номинальная выходная мощность приёмника 150 мВт при коэффициенте нелинейных искажений 7%. Максимальная выходная мощность 350 мВт. Полоса частот воспроизводимых громкоговорителем 1ГД-28 - 200...4000 Гц. Среднее звуковое давление при номинальной мощности 0,25 Н/м. Приёмник питается от 2 батарей КБСЛ-0,5 или от 6 элементов типа 343. Потребляемый ток в режиме молчания 11 мА, а при номинальной выходной мощности 50 мА. Размеры радиоприёмника - 260х155х69. Его масса 1,8 кг.

Литература:

  1. Инструкция по эксплуатации 1968 г.
  2. Инструкция по эксплуатации 1971 г.
  3. Инструкция по ремонту.
  4. Статья в журнале "Радио" №1 за 1968 г.
  5. Описание в справочнике И.Ф.Белова, Е.В.Дрызго.
