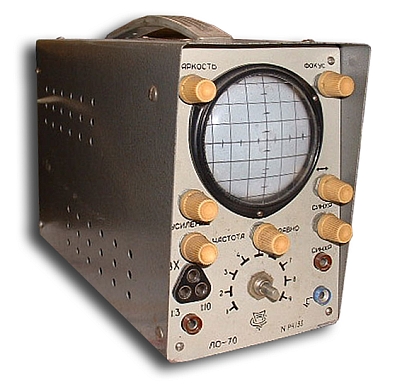

Малогабаритный осциллограф для радиолюбителей "ЛО-70"

Осциллограф "ЛО-70" с I-кв 1967 года выпускал Саратовский электроприборостроительный завод имени Орджоникидзе.

Электронный осциллограф "ЛО-70" является универсальным прибором радиолюбителя. Он оформлен в малогабаритном исполнении. Осциллограф предназначен для наблюдения и контроля форм электрических колебаний, а также для настройки усилителей и генераторов низкой частоты, выявления неисправностей в телевизорах и приёмниках. Краткие технические характеристики осциллографа: Диаметр экрана - 50-70 мм. Усилитель У: Чувствительность (Е) на частоте 1 КГц - 40 мВ. Коэффициент нелинейных искажений 5%. Полоса пропускания при неравномерности частотной характеристики: от 25 Гц (а) ±3 дБ до 500 КГц. От 25 Гц (б) ±5 дб до 1000 КГц. Ёмкость входа 25 пф. Входное сопротивление 100 кОм. Генератор развертки: Диапазон входных частот в девяти поддиапазонах от 10 Гц и до 20 КГц. Нелинейные искажения: (а) в поддиапазонах 3...7 не более 15%. (б) в поддиапазонах 2 и 8 не более 25%. Длина развертки по оси ''X'' в поддиапазонах 1...8 - 55 мм. Минимальная амплитуда сигнала на экране электронно-лучевой трубки, обеспечивающая устойчивую синхронизацию около 15 мм. Минимальная амплитуда внешней синхронизации 10 В. Прибор питается от электрической сети переменного тока напряжением 110, 127 или 220 вольт при частоте 50 Гц. Потребляемая прибором мощность 50 Вт. Прибор может работать при температурах от +15° до +35°С. Габариты прибора 275х185х120 мм. Его масса 5,5 кг.

Литература:

  1. Инструкция по эксплуатации осциллографа образца 1967 года.
  2. Инструкция по эксплуатации 1976 года.
  3. Описание прибора в журнале Радио № 5 за 1967 год.
