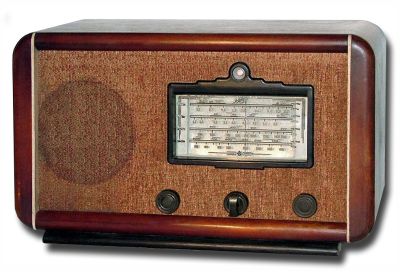

Радиоприемник "Восток" ("7Н-27")

 Модернизированный в 1947 году радиоприёмник ''7Н-27'', разработанный и подготовленный к выпуску Новосибирским радиозаводом в конце 1944, стал именоваться как радиоприемник ''Восток''.

От базовой модели приемник отличается тем, что у него на выходе стоит одна лампа 6П3С. В остальном оба типа приемника почти идентичны - изменения в схеме имеются только в выходном каскаде, который работает на одной лучевой лампе 6ПЗС вместо двух ламп 6Ф6С, включенных по двухтактной схеме в первых выпусках.

В конструктивном отношении приемник "7Н-27" позднейшего выпуска очень мало отличается от первого варианта. Все отличие заключается в том, что колодка переключения напряжений питающей сети и предохранитель, установленные на силовом трансформаторе в первом варианте, во втором варианте вынесены на заднюю стенку шасси, что облегчает доступ к ним. Кроме того, колодка включения динамика перенесена на место освободившейся панельки одной из ламп выходного каскада.

Литература:

  1. Принципиальная схема измененной части приемника.
  2. Инструкция по эксплуатации радиоприемника "Восток" ("7Н-27")
  3. Описание радиоприемника "Восток" ("7Н-27")
  4. Описание радиоприёмников в справочнике Е.А.Левитина.
  5. Описание радиоприёмников в журнале Радио № 1 за 1946 год
