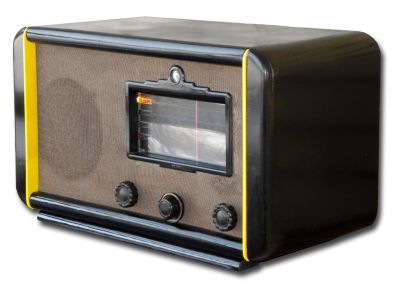

Радиоприемник "7Н-27"

Приемник "7Н-27" выпускался Новосибирским радиозаводом, а точнее оборонный завод № 590 НКЭП, МПСС в конце 1944 года разработал и подготовил к выпуску радиоприёмник ''7Н-27'', что расшифровывается как 7-ламповый, Настольный, 27 разработка.

По основным показателям приемник "7Н-27" аналогичен приемнику "6Н-25".

По конструкции приемник "7Н-27" сходен с приемником "6Н-25" за исключением того, что в нем добавлен оптический индикатор настройки, помещающийся над шкалой. Изменена также конструкция катушек гетеродина средних и коротких волн. Некоторое изменение внесено в конструкцию соединительной колодки, с помощью которой подключается динамик, а именно: при отключении динамика одновременно разрывается цепь выпрямленного высокого напряжения, что предохраняет первый конденсатор фильтра от перенапряжения при отключенной нагрузке.

Приемник имеет следующие каскады:

  1. Преобразователь на лампе 6А8.
  2. Усилитель промежуточной частоты на лампе 6К7.
  3. Детектор, АРУ и предварительный усилитель низкой частоты на лампе 6Г7.
  4. Оконечный усилитель по двухтактной схеме на двух лампах 6Ф6С.
  5. Оптический индикатор настройки на лампе 6Е5С.
  6. Выпрямитель на лампе 5Ц4С.

Диапазон принимаемых частот:

  • Длинные волны - ДВ: 150-420 кГц (2000 - 714 м);
  • Средние волны - СВ: 520 - 1600 кГц (577 - 187 м);
  • Короткие волны - КВ-I: 4,3 - 10,0 МГц (70 - 30 м);
  • Короткие волны - КВ-II: 11,5 - 15,6 МГц (26,08 - 19,23 м).
  • На диапазоне КВ-III выделяется и растягивается 31-метровый участок.

Промежуточная частота 460 кГц.

Основные технические данные

Чувствительность. Чувствительность приемника, измеренная при выходной мощности 1 Вт, на длинными средних волнах не хуже 150 мкВ и на коротких волнах не хуже 400 мкВ.

Избирательность. Ослабление чувствительности при расстройке на +-10 кГц порядка 34 дБ (50 раз) на длинных и средних волнах.

Ослабление сигнала по зеркальному каналу более 26 дБ (20 раз).

Выходная мощность приемника порядка 3 Вт.

Питание

Приемник питается от сети переменного тока с напряжением 110, 127 или 220 В. Потребляемая от сети мощность 100 Вт.

Электрическая схема

Схема усиления промежуточной и низкой частоты аналогична схеме приемника "6Н-25".

Входная часть. Входная часть данного приемника сходна с приемником "6Н-25". Основное отличие заключается в том, что на каждом из двух коротковолновых диапазонов включаются отдельные контурные катушки и "растягивание" осуществлено только на одном поддиапазоне 19 - 26 м. На этом поддиапазоне в контур входит катушка L2, подстроечный конденсатор С3, постоянный конденсатор С4 и цепочка из конденсатора настройки С12, последовательно с которым включен постоянный конденсатор С7. Для связи с антенной и в этом поддиапазоне служит катушка L3.

На поддиапазоне 30-70 м в контур входит катушка L4, подстроечный конденсатор С5, постоянный конденсатор С6 и конденсатор настройки С12. Для связи с антенной и в этом случае используется катушка L3.

Преобразователь частоты. В схему преобразователя на коротких волнах внесены такие же изменения, как и в схему входной части. На поддиапазоне 19-26 м в контур гетеродина входит катушка L10, подстроечньй конденсатор С14, постоянный конденсатор С15 и цепь из конденсатора переменной емкости C26, последовательно с которым для "растягивания" шкалы включен конденсатор С25. Обратная связь осуществляется катушкой L9.

На диапазоне 30-70 м контур состоит из катушки L12, подстроечного конденсатора C16, постоянного конденсатора С17, и конденсатора переменной емкости C26. Сопрягающим конденсатором является С18. Обратная связь подается с катушки L11.

На длинных и средних волнах схема та же, что и в приемнике "6Н-25".

Детали

Выходной трансформатор. Первичная обмотка трансформатора состоит из 4000 витков (с отводом от середины) провода ПЭ 0,13. Сопротивление этой обмотки постоянному току 570 Ом. Вторичная обмотка имеет 32 витка провода ПЭ 0,5. Ее сопротивление 0,35 Ом.

Силовой трансформатор. Первичная обмотка силового трансформатора содержит 324 витка с отводом от 280 витков плюс 324 витка с отводом от 44 витков; провод ПЭ 0,41; сопротивление постоянному току 9 Ом. Повышающая обмотка имеет 1800 витков с отводом от 900 витков; провод ПЭ 0,2; сопротивление постоянному току 260 Ом. Обмотка накала кенотрона состоит из 14 витков провода ПЭ 0,93. Ее сопротивление постоянному току 0,86 Ом. Обмотка накала ламп имеет 18 витков провода ПЭ 1,1. Ее сопротивление 0,85 Ом.

Динамический громкоговоритель. Катушка подмагничивания громкоговорителя намотана из провода ПЭ 0,16 и имеет 11000 витков. Сопротивление обмотки постоянному току 1265 Ом. Индуктивность катушки при токе в 60 мА равна 15 гН. Звуковая катушка имеет 52 витка провода ПЭ 0,23. Сопротивление этой катушки 1,7 Ом. Антифонная катушка состоит из 27 витков и 0,11 Ом.

Литература:

  1. Инструкция по эксплуатации и электрическая схема радиоприёмника "7Н-27"
  2. Принципиальная схема радиоприёмника "7Н-27"
  3. Фото приемника на сайте RW6ASE
