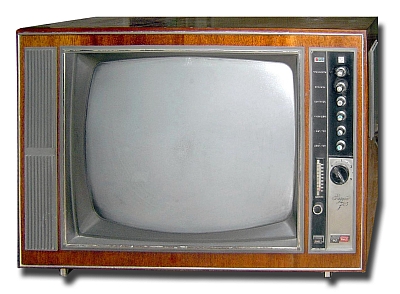

Телевизионный приёмник цветного изображения "Радуга-703/Д"

Телевизионный приёмник цветного изображения "Радуга-703/Д" с 1973 года выпускал Ленинградский завод им. Козицкого.

Унифицированный телевизор цветного изображения ''Радуга-703/Д'' (тип УЛПЦИ-59-II-1) выпускался в настольном исполнении с различными вариантами отделки передней панели. Он обеспечивает приём цветных и чёрно-белых передач на любом из 12 каналов МВ диапазона а телевизор с индексом "Д" и на любом канале ДМВ диапазона. Телевизор выполнен на базе модели ''Радуга-701'' с кинескопом 59ЛКЗЦ. Акустическуая система состоит из одного громкоговорителя 4ГД-7 и двух 1ГД-36. Номинальная выходная мощность 1,5 Вт. Органы управления размещены на лицевой панели. В модели имеются АРУ, АПЧГ, ФПЧ и Ф, автоподдержание размеров изображения при колебаниях напряжения и авторазмагничивание экрана и маски кинескопа при включении. Для повышения качества воспроизведения мелких деталей при приёме чёрно-белого изображения введено автоматическое устройство распознавания цвета. Имеется возможность подключения магнитофона для записи звука передач, прослушивания его на головных телефонах а также подключения внешнего видеосигнала от сервисных приборов и видеомагнитофона. Имеется возможность установки разъёмов для подключения ПДУ. Телевизор собран из функционально законченных блоков. Блоки могут выдвигаться и откидываться что позволяет проводить проверки при ремонте без их отключения. Габариты телевизора 560х545х780 мм, его масса 60 кг. Телевизор ''Радуга-704/Д'' выпускаемый с I-кв 1976 года, аналогичен описанному выше, за исключением замены на панели угловых регуляторов на ползунковые.

Литература:

  1. Реклама телевизора "Радуга-703" в журнале Радио № 10 за 1973 год.
  2. Инструкция по эксплуатации телевизора "Радуга-703".
  3. Электрическая схема телевизора "Радуга-703".
