Радиоприёмник "Луч"

Портативный УКВ-ЧМ радиоприёмник "Луч" выпускал Сарапульский радиозавод с 1970 года.

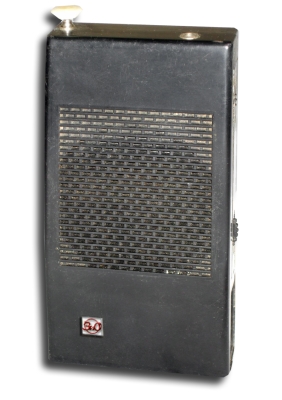

''Луч'' - это первый советский малогабаритный УКВ-ЧМ радиоприёмник. Он предназначен для приёма на телескопическую антенну программ местных радиостанций находящихся на удалении не более чем 20 километров от места приёма и работающих в УКВ диапазоне с ЧМ. Радиоприёмник работает только в одном, из 2-х диапазонов. Первый вариант предназначен для продажи в СССР имеет диапазон 65,8...73 Мгц, второй вариант предназначен для экспорта в ряд стран и работает в диапазоне 87,5...108 Мгц. Такой радиоприёмник под наименованием ''Astrad'' приведён на фотографиях. Оформление обоих вариантов - одинаковое. Модель собрана на 10 германиевых транзисторах. Корпус у радиоприёмника выполнен из цветной и ударопрочной пластмассы. Акустическая система модели состоит из громкоговорителя 0,1ГД-12. Полоса воспроизводимых им звуковых частот 300...5000 Гц. Чувствительность радиоприёмника 300 мкВ, номинальная выходная мощность 70 мВт, максимальная - 100 мВт. Усредненная крутизна резонансной характеристики при ослаблении от 6 до 26 дБ равна 0,08 дБ/КГц. ПЧ = 10,7 Мгц. Питание от батареи Крона ВЦ. Размеры приёмника - 68х130х31 мм, его вес 240 г.

Литература:

  1. Описание и схема радиоприёмника "Луч" в справочнике Н.Анисимова.
  2. Описание и схема радиоприёмника в журнале "Радио" №4 за 1970 год.
