Блок питания "Кварц БП-1"

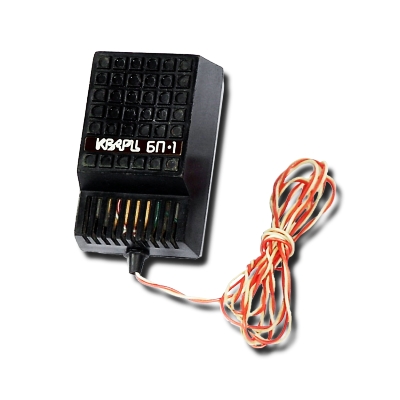

Блок питания "Кварц БП-1" выпускал Кыштымский радиозавод с 1978 года.

Блок питания ''Кварц БП-1'' предназначен для питания транзисторных радиоприёмников типа ''Кварц'' или аналогичных, рассчитанных на питание от источника постоянного тока на одно из питающих напряжений 9, 6 или 4,5 вольт мощностью до 0,6 ватта и имеющих контактное устройство для подключения элементов питания типа ''Крона'' или гнездо для подключения внешнего источника питания в стационарных условиях. Питается блок питания от сети переменного тока напряжением 220 В. БП с выходным напряжением 9 вольт выполнены с колодкой питания типа ''Крона'', с напряжением 4,5 и 6 В со штеккером типа ''ШС''. Номинальный ток в нагрузке 9 В/30 мА. 6 В/45 мА. 9 В/60 мА. Максимальный ток: 100/100 и 70 мА соответственно. Монтаж элементов - печатный, корпус БП из пластмассы.

Литература:

  1. Электрическая схема блока питания Кварц БП-1.
