Цветные телевизоры "Радуга-4" и "Радуга-5"

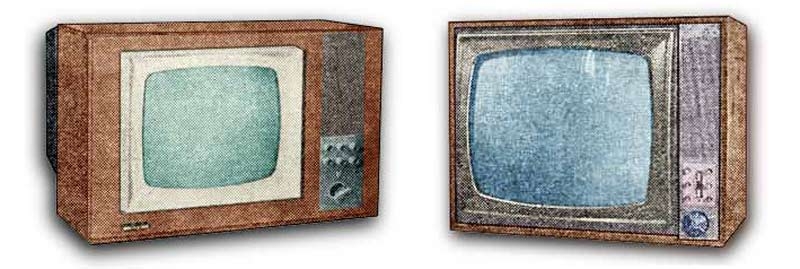

Цветные телевизоры "Радуга-4" и "Радуга-5" выпускал Ленинградский завод имени Козицкого. с 1967 года.

Конструкторским бюро Ленинградского завода имени Козицкого к ноябрю 1967 года были разработаны и подготовлены к выпуску два новых цветных телевизора ''Радуга-4'' (ЦТ-40) и ''Радуга-5'' (ЦТ-59). Они рассчитаны для приёма цветных и ч/б изображений в любом из 12 каналов. В моделях применены отечественные цветные масочные кинескопы с прямоугольным экраном. В первом установлен кинескоп 40ЛК2Ц с углом отклонения 70°, а во втором 59ЛКЗЦ с углом 90°. Кинескопы имеют взрывобезопасную конструкцию. При разработке ТВ широко использованы полупроводниковые приборы. На транзисторах вы полнены УПЧ изображения и звука, УНЧ, предварительный видеоусилитель, блок цветности, селектор, усилитель синхроимпульсов и кадровая развертка. На радиолампах собраны каскады выходных видеоусилителей сигналов яркости и цветности, обеспечивающие линейное усиление видеосигналов до 120 В и строчная развертка, обеспечивающая отклонение лучей масочного кинескопа при больших величинах импульсов обратного хода и большой мощности стабилизированного выпрямителя высокого напряжения в 25 кВ. Всего в моделях применено по 14 ламп, 46 транзисторов и 52 диода. В результате мощность потребления снижена до 250 Вт. Стал легче и тепловой режим, то особенно важно для первой модели с малым объемом футляра. Применение п/п повыси ло надежность ТВ. Электрические схемы ТВ ЦТ-40 и ЦТ-59 одинаковы, отличаются они только кинескопами, узлами развертки, сведения и АС. Монтаж вы полнен на печатных платах. Все основные блоки унифицированы. УПЧ изображения содержит 5 каскадов. Коэффициент усиления его составляет 60 дБ. Полоса пропускания до выхода видеодетектора на уровне 3 дб - 5,8 Мгц, при этом избирательность на частотах, отличающихся от несущей частоты изображения на 1,5, 3,0 и 8 Мгц превышает 40 дБ, а подавление частоты звукового сопровождения 46 дб. Блок ПТК и первый каскад УПЧИ охвачены ключевой АРУ выполненной на 2х транзисторах, что поддерживает выходное напряжение в пределах ± 3 дБ, при изменении входного сигнала на 46 дБ. В виду сильного подавления сигналов звукового сопровождения (31,5 Мгц) в канале ПЧ изображения, напряжение разностной частоты 6,5 Мгц в канале ПЧ звука формируется путем сложения частот несущей ПЧ звука с выхода блока ПТК и несущей ПЧ изображения со входа видеодетектора. УНЧ собран на 8 транзисторах, по бестрансформаторной схеме с двухтактными оконечным и предоконечным каскадами. Предусмотрены раздельные регулировки тембра по ВЧ и НЧ. Транзисторная часть видеоусилителя канала яркости содержит предусилитель, подключенный через линию задержки яркостного сигнала к эмиттерному повторителю, имеет регулировку контрастности. Выходной каскад видеоусилителя яркостного сигнала выполнен на высокочастотном пентоде с высокой крутизной анодно-сеточной характеристики. Усиление канала яркости составляет 40 дБ, при коэффициенте нелинейных искажений 15%. Полоса частот видеоуси лителя расширена до 6,0 Мгц. Подавление более чем на 15 дБ разностной частоты 6,5 Мгц и цветовой поднесущей осуществляется режекторными контурами в катодной цепи выходного каскада. Декодирование цветовой информации осуществляется в блоке цветности. Перекрестные искажения между каналами не превышают 30 дБ. Сигнал G-Y формируется обычным образом из сигналов R-Y и B-Y при помощи матричной схемы и усилителя. Видеосигналы цветности, полученные на выходах частотных детекторов, усиливаются однокаскадными ламповыми видеоусилителями и без потери постоянных составляющих подаются на кинескоп. Отклонение нулевой точки дискриминатора от номинального значения при действии всех негативных факторов - 14 КГц. Частотные характеристики выходных видеоусилителей подбираются для коррекции амплитудно-частотных предыскажений видеосигналов цветности. Нелинейные амплитудные искажения усилителей видеосигналов цветности R-Y, B-Y при размахе 100 В равны 15%. Система опознавания цвета управляет работой электронного коммутатора, а также выключает канал цветности при отсутствии в передаче цвета. Задающий генератор строчной развертки выполнен на триод-пентоде по схеме синусоидального генератора с автоподстройкой частоты и фазы. Выходной каскад строчной развертки собран по схеме с отдельными выпрямителями фокусирующего и высокого напряжения (21-25 кВ). В схеме предусмотрена стабилизация высокого напряжения (при изменении тока луча кинескопа и изменении напряжения сети) с точностью до 5%. Схема предусматривает также стабилизацию размера изображения. Нелинейные искажения по горизонтали составляют 12%, вертикали 15%. По электрической схеме, конструкции и оформлению Телевизоры ''Радуга-4'' и ''Радуга-5'' стоят на уровне современных мировых моделей цветных телевизоров. Вместе с моделью ''Рубин-401'' Московского завода Рубин, это были первые серийные цветные ТВ в СССР.
