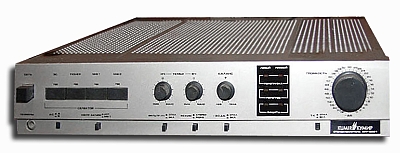

Усилитель полный "Кумир 35У-102С/1"

Усилитель полный "Кумир 35У-102С/1" выпускал Ульяновский механический завод с 1992/1993 года.

Стереофонический полный усилитель первой группы сложности ''Кумир 35У-102С'' предназначен для высококачественного усиления, оперативного управления, коммутации и регулировки тембра - сигналов поступающих от электропроигрывателя, тюнера, магнитофона или цифрового проигрывателя. Усилитель рассчитан на совместную работу с акустическими системами номинальным сопротивлением 8 Ом, допускающих подключение к усилителю с максимальной выходной мощностью 60 Вт, при работе с АС номинальным сопротивлением 4 Ом - 80 Вт, с головными стереофоническими телефонами с номинальным сопротивлением 16 Ом типа ТДС-7, ТДС-15 и др. Усилитель не предназначен для работы с электромузыкальными инструментами, микрофонами, трансляционной сетью. В усилителе предусмотрены следующие возможности: контроль качества записи магнитофона или магнитофона-приставки при наличии у них сквозного канала; переключение режимов работы стерео-моно; возможность отключения регуляторов тембра НЧ, ВЧ при установке их в среднее фиксированное положение; дискретная тонкомпенсированная регулировка громкости с отключением тонкомпенсации; отключаемый фильтр низких частот с частотой среза 31 Гц; выход для подключения стереофонических телефонов; ступенчатое ослабление громкости на 20 дБ; вход и выход для подключения эквалайзера; возможность подключения 2 комплектов АС, их коммутация с помощью переключателя; защита выходных каскадов от перегрузки и короткого замыкания в нагрузке; защита АС от постоянного напряжения при неисправностях усилителя; отключение нагрузки при перегреве транзисторов оконечного усилителя; сетевая розетка для дополнительного аппарата с мощностью 100 Вт. Выходная мощность, ограниченная искажениями, Вт, не менее 2x35. Эффективный диапазон частот, ограниченный усилением, Гц, от 20 до 25000. Неравномерность частотной характеристики усиления относительно уровня сигнала на частоте 1000 Гц, дБ, не более: в диапазоне частот от 20 до 20000 Гц: для линейных входов ±0,5, для корректирующего входа ±1,0 в эффективном диапазоне частот: для линейных входов и корректирующего входа ±1,0. Гармонические искажения, %, не более 0,03. Интермодуляционные искажения второго поряд ка, %, 0,05. Различие каналов по усилению в нормальных рабочих условиях, дБ, 1,0. Переходное затухание между стереоканалами в номинальных условиях, дБ, не менее: на частоте 1000 Гц 50, в диапазоне от 250 до 10000 Гц - 40. Отношение сигнал/взвешенный шум в номинальных условиях, дБ, не менее: для линейных входов 90, для корректирующего входа 76. Минимальная ЭДС источника сигнала, мВ: для линейных входов 200...500, для корректирующего входа - 2,0, для входа усилителей мощности 1000, кратковременная максимальная выходная мощность, Вт, не более 90. Пределы регулирования тембра, дБ, не менее: НЧ на частоте 40 Гц и ВЧ на частоте 16000 Гц. Глубина тонкомпенсации на уровне громкости минус 40 дБ относительно номинального уровня сигнала на частоте 1000 Гц, дБ, не менее: на частоте 40 Гц- 12, на частоте 12500 Гц 2. Питание усилителя осуществляется от сети переменнного тока напряжением (220±22) В частотой 50 Гц. Время непрерывной работы усилителя не более, часов 7. Потребляемая мощность усилителем при номинальных условиях, Вт, не более - 200. Габаритные размеры усилителя, мм, не более - 430x90x355. Масса, кг, не более - 8,3.

Усилитель полный ''Кумир 35У-102С-1'' выпускавшийся с 1993 года, кроме уточнения некоторых номиналов электрической схемы - ничем не отличается от базовой модели.

Литература:

  1. Инструкция по эксплуатации.
  2. Принципиальная схема.
