Телевизоры 3-УСЦТ ( унифицированные стационарные цветные телевизоры 3-го поколения) имеют кассетно-модульную конструкцию и полностью выполнены на полупроводниковых приборах и интегральных микросхемах серии К174. В результате у них уменьшилось число дискретных радиоэлементов и вся конструкция состоит из пяти крупных модулей.  На этой базе при небольших изменениях электрических принципиальных схем модулей выпускались модели телевизоров с различным размером экрана по диагонали (51, 61, 67 см) с самосведением лучей.

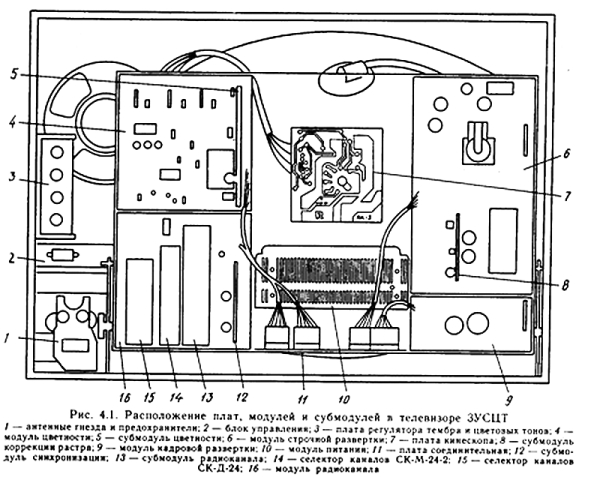

 Конструктивно основой телевизора является унифицированное шасси, устанавливаемое в опрные стойки, позволяющие в случае ремонта откидывать шасси под углом 45 или 90* к вертикали. Шасси конструктивно объединяет три кассеты: обработки сигнала, развёрток и импульсного стабилизатора питания.

На кассетах размещаются основные функциональные модули:

  • модуль радиоканала (МРК)
  • модуль цветности (МЦ)
  • модуль строчной развёртки (МС)
  • модуль кадровой развёртки (МК)
  • модуль питания (МП)

Блок управления (БУ) является неунифицированной частью телевизора. В разных моделях  телевизоров использованы различные устройства сенсорного выбора программ (СВП-4-5, СВП-4-10, УСУ-1-15).

Все перечисленные модули являются функционально законченными узлами, т.е. каждый модуль при условии стандартизации и согласования характеристик можно расматривать как устройство с независимой внутренней структурой. Это гарантирует полную взаимозаменяемость однотипных модулей как в производстве, так и при ремонте.

john
Не в сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

Модернизация телевизоров:

john
Не в сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

Еще одной популярной модернизацией телевизоров 3-го поколения было - установка системы дистанционного управления и платы синтеза в углу на экране кинескопа номера (1-8) программного канала ТВ.

К сожалению фото этого устройства у меня не сохранилось, как собственно и самого устройства, но сохранилась схема (см. вложение).

Устройство собиралось на специализированной микросхеме К1051ХЛ1. К сожалению, информации по этой микросхеме найти не удалось, но зато удалось кое-что найти по импортному аналогу этой микросхемы - MAS1008 фирмы Tesla (см. вложение)

Если у кого есть что добавить - пишите!
