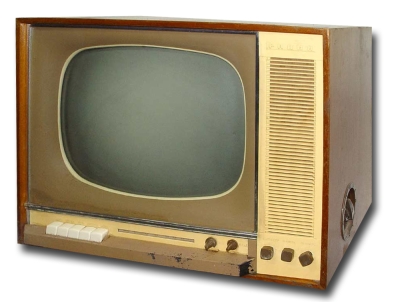

Телевизор "Радий-Б"

Телевизор "Радий-Б" выпускал Горьковский телевизионный завод им. Ленина с 1964 года.

Телевизор ''Радий-Б'' является модернизированным вариантом предыдущей модели ''Радий-А''. В нём изменена схема и конструкция шасси. По оформлению он резко отличается от своего предшественника. Уменьшились размеры футляра до 565х430х360 мм, благодаря применению выпуклой алюминиевой задней стенки с отверстиями для вентиляции. Пятиклавишный переключатель режима работы, тембр-регистра и выключения ТВ расположен на левой стороне передней панели, а на правой стороне под кинескопом, помещены ручки для настройки блока УКВ-ЧМ и регулятора громкости. Шкала настройки на УКВ-ЧМ радиостанции находится в центре, внизу, а регуляторы контрастности, яркости и чёткости, в нижней части накладки, под которой расположены громкоговорители. Ручка переключателя каналов перенесена на правую сторону. В телевизоре применён блок ПТК-38, вместо ПТК-74, соответственно изменено крепление. В связи с применением блока УКВ типа ИП-2 вместо УКВ-И переработана конструкция верньерного механизма. С целью уменьшения высоты ТВ, верхнее шасси приближено к нижнему, а для улучшения теплового режима оно сдвинуто назад. В результате верхнее шасси можно выдвинуть или откинуть вверх или вниз, не вынимая ТВ из футляра. Это облегчает смену ламп и деталей верхнего шасси. Вырез дна футляра закрываемый картонным щитком увеличен, что значительно упростило доступ к деталям нижнего шасси. Таким образом осмотр и ремонт ТВ можно производить не разбирая его. Монтаж тоже переработан. Он сделан более надежным и доступным для осмотра и ремонта. Предохранители можно менять не вскрывая задней стенки, а только вынув колодку подключения сети, смонтированную на отдельном щитке, который закрывает анодные предохранители, когда колодка включена. Параметры телевизора аналогичны модели ''Рубин-102Б''. Цена телевизора 386 рублей. В октябре 1966 года завод выпустил ещё одну модернизированную модель ''Радий-И'', которая впрочем мало отличалась от предыдущей и которая скоро была заменена на новый унифицированный телевизор ''Чайка''. Всего телевизоров марки ''Радий'', всех модификаций было выпущено 765500 штук.

Литература:

  1. Описание ТВ в Радио № 6 за 1966 год.
  2. Описание и схема ТВ (С.А.Ельяшкевич).
