Радиоприёмник "Ленинград"

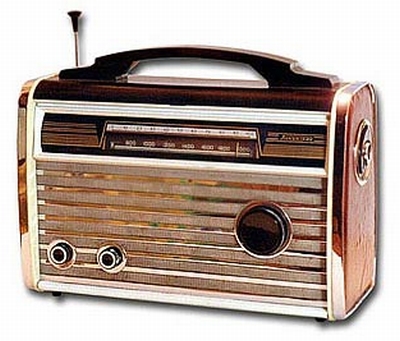

Переносной всеволновый транзисторный радиоприёмник "Ленинград". Опытная экспериментальная модель 1960 года и серийный радиоприёмник 1961 года.

Экспериментальный выставочный транзисторный радиоприёмник ''Ленинград'' экспонировался в павильоне ''Радиоэлектроника'' на ВДНХ. Он собран на 10 транзисторах, его выходная мощность 0,5 Вт. Радиоприёмник ''Ленинград'' имеет семь диапазонов: ДВ, СВ и пять поддиапазонов КВ. Его питание осуществляется от восьми элементов типа ''Сатурн'', общим напряжением 12 В. Специальный стабилизатор питания обеспечивает нормальную работу радиоприёмника (его высокие электрические и акустические параметры) при разрядке батарей с 12 до 8 В. Один комплект питания достаточен на два месяца, если пользоваться приёмником до четырех часов в сутки. Приём может вестись на телескопическую антенну в КВ диапазоне, на встроенную ферритовую - на длинных и средних волнах и на наружную, во всех семи диапазонах. В конструкции радиоприёмника применена эффективная автоматическая регулировка усиления обеспечивающая возможность приёма радиостанций различной мощности и отдаленности с одинаковой громкостью; предусмотрена также регулировка громкости и тембра. Радиоприёмник ''Ленинград'' был создан на основе приёмника ''Trans-Oceanic Royal-1000'' 1957 года выпуска, американской фирмы Zenith. В 1961 году несколько модернизированный радиоприёмник ''Ленинград'' начал выпускаться серийно, на одном из Ленинградских оборонных заводов. Радиоприёмник собран на 10 транзисторах и имеет семь диапазонов волн.

Технические характеристики:

  • Чувствительность на магнитную антенну в диапазоне ДВ - 1 мВ/м, СВ - 0,25 мВ/м, в диапазонах КВ, на телескопическую антенну около 10 мкВ.
  • Избирательность по соседнему каналу - 36 дБ.
  • Номинальная выходная мощность 0,5 Вт.
  • Диапазон воспроизводимых частот 80...4500 Гц.

Кроме стандартных диапазонов ДВ, СВ, КВ диапазон имеет пять поддиапазонов; это 13 метров (13,7...14,1), 16 метров (16,5...17,1), 19 метров (19,3...20,1), 25...31 метр (25.. .32) и 41-49 метров (41...51). У приёмника имеется две магнитные антенны, одна встроенная, другая выносная на присосках. Выносная антенна исполь зовалась как для обеспечивания кругового приёма, так и для отстройки от мешающих станций и помех. Модернизированный радиоприёмник производили небольшой серией, сборка была ручной. На заводской табличке на задней крышке приёмника написано: ''ГНРЭ СССР модель Л-Д N088 Ленинград 1961. Завод изготовитель точно не установлен. По некоторым данным это завод ''Новатор'' вошедший впоследствии в ЦНПО ''Ленинец''. По другим данным это мог быть ''НИИ-131'', точнее завод одного из ОКБ (283, 287 или 794).

Литература:

  1. Описание первого экспериментальной модели в Радио №3 за 1962 г.
  2. Инструкция по эксплуатации и схема серийного радиоприёмника.
